Shandong Time Machinery Technology Co., Ltd.
"PC İnşaat Demiri Kafes Kaynak Üretim Hattı (SGHJ-IV)"
Ekipman Bilgileri
Yasal temsilci: Cui Hao
Telefon: 13395378282
Adres: Ekonomik Kalkınma Bölgesi, Jining Şehri, Shandong Eyaleti
Web sitesi: www.sdsgzn.com
İçindekiler
BEN.PC Kompozit Döşeme Projesine Giriş 3
1. Projeye Genel Bakış3
2. Üretim Sürecine Giriş4
3.PC İnşaat Demiri Kafes Bitmiş Ürün (Dik Açı Kafes)5
II.Ekipman Performansı ve Teknik Parametreler 6
1. İnşaat Demiri Kafes Üretim Hattının Teknik Parametreleri6
1.1 Ekipmana Genel Bakış6
1.2 İnşaat Demiri Kafes Üretim Hattının Ekipman Bileşimi6
1.3 Ekipman Teknik Parametreleri:7
1.4 Ekipman Özellikleri8
1.5 Ekipman Konfigürasyonu ve Bileşen Markaları10
2. Soğutma suyu makinesi11
2.1 Hava Soğutmalı Kutu Soğutma Ünitesinin Teknik Özellikleri:11
3. Hava Kompresörü12
1. Hava Soğutmalı Vida Makinesinin Teknik Parametreleri13
BEN.PC Kompozit Döşeme Projesine Giriş
1. PC Kompozit Döşeme Projesine Giriş
1. Projeye Genel Bakış
Kompozit döşeme levhası, prefabrik ve yerinde dökme betonu birleştiren yapısal bir formdur.Öngerilmeli ince plaka (5-8 cm kalınlığında), birleşik bir yapı oluşturmak ve birlikte çalışmak üzere üst yerinde dökme beton katmanla entegre edilir.İnce plakanın öngerilmeli ana takviyesi, kompozit döşeme plakasının ana takviyesi görevi görürken, üst yerinde dökme katman yalnızca negatif moment takviyesi ve yapısal takviye gerektirir.Öngerilmeli ince plaka aynı zamanda yerinde dökülen beton katman için alt kalıp görevi görerek ek kalıp desteği ihtiyacını ortadan kaldırır.İnce levhanın alt yüzeyi pürüzsüz ve düzgün olup derz tedavisinden sonra tavanın sıvanmasına gerek kalmaz.Bu kompozit döşeme plakaları genel bütünlük, yüksek sertlik, iyi çatlak direnci, çelik tüketiminde artış olmaması ve kalıp tasarrufu gibi avantajlara sahiptir.Ek olarak, yerinde dökme döşeme plakası için kalıp desteğinin bulunmaması, büyük prefabrik beton bölme duvarlarının erken kurulumuna olanak tanır ve böylece genel inşaat süresini kısaltır.
Uygulama Aralığı ve Sınıflandırma
Bu döşeme plakaları oteller, ofis binaları, okullar, konutlar, hastaneler, depolar, otoparklar ve çok katlı endüstriyel tesisler dahil olmak üzere açıklığı 8 metreye kadar olan binalar için uygundur.Kompozit yüzeyin yapısına bağlı olarak öngerilmeli ince plakalar üç tipe ayrılabilir: ① Düşük kayma gerilimi taşıyan kompozit yüzeyler için kesme takviyesi gerekmez, ancak beton yüzeyi pürüzlü, çizikli veya bazı bağlantı delikleri içermelidir. .② Yüksek kayma gerilimi taşıyan kompozit yüzeyler için pürüzlü bir yüzeyin yanı sıra kesme takviyesi de eklenmelidir.Takviyenin çapı ve aralığı hesaplamalar yoluyla belirlenir ve takviye şekilleri, bükülmüş üçgen kesitli dalga formu, helisel ve nokta kaynaklı ağ içerir.③ Prefabrik ince plakalar için, inşaat sırasında sağlamlığı arttırmak ve ince plakaların altındaki desteklere olan ihtiyacı azaltmak için üst yüzeye çelik bir kafes eklenir.
2. Üretim Sürecine Giriş
3. İnşaat Demiri Kafes Bitmiş Ürün (Dik Açı)
II.Ekipman Performansı ve Teknik Parametreler
1.İnşaat Demiri Kafes Üretim Hattının Teknik Parametreleri
1.1 Ekipmana Genel Bakış

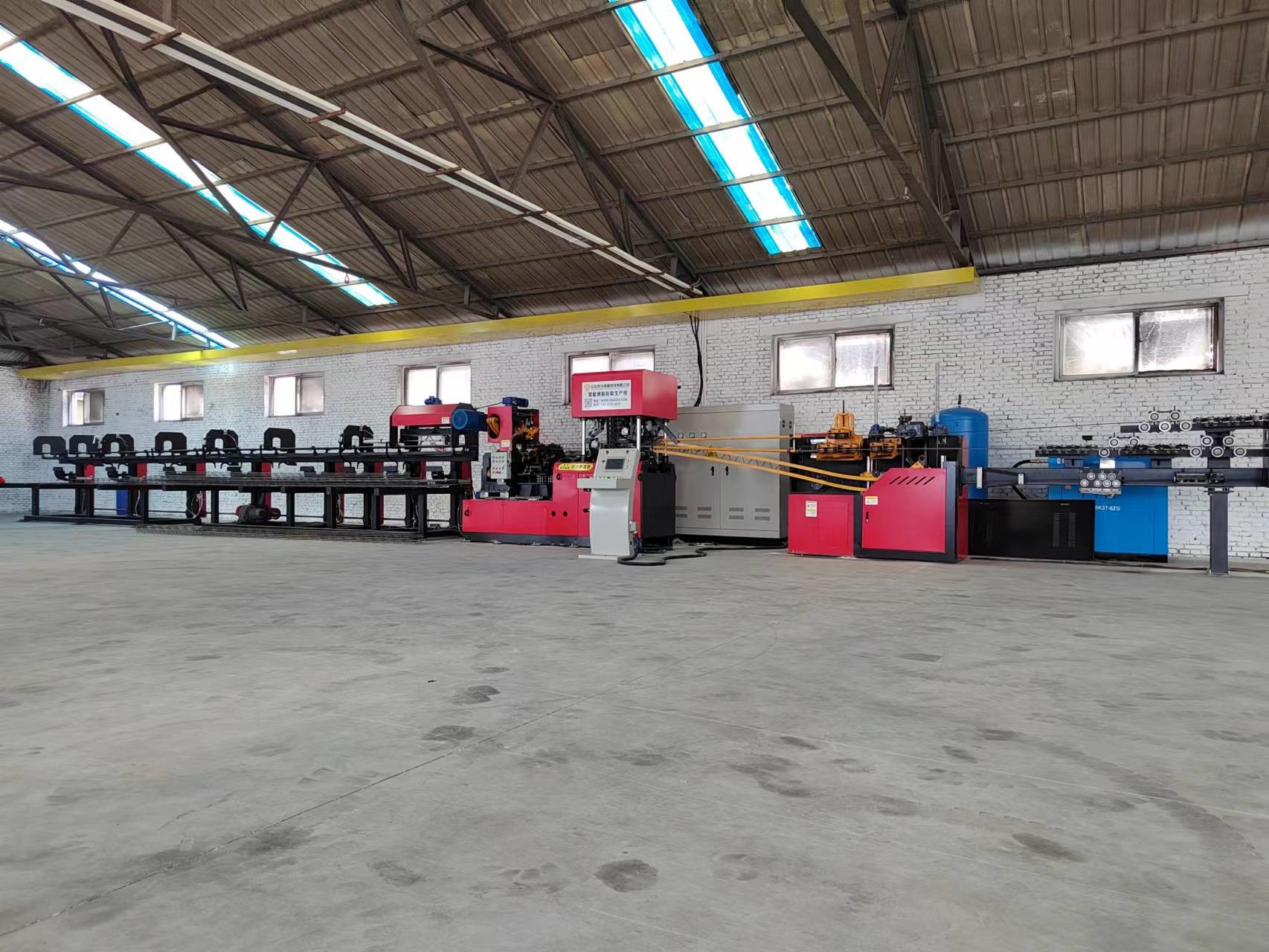

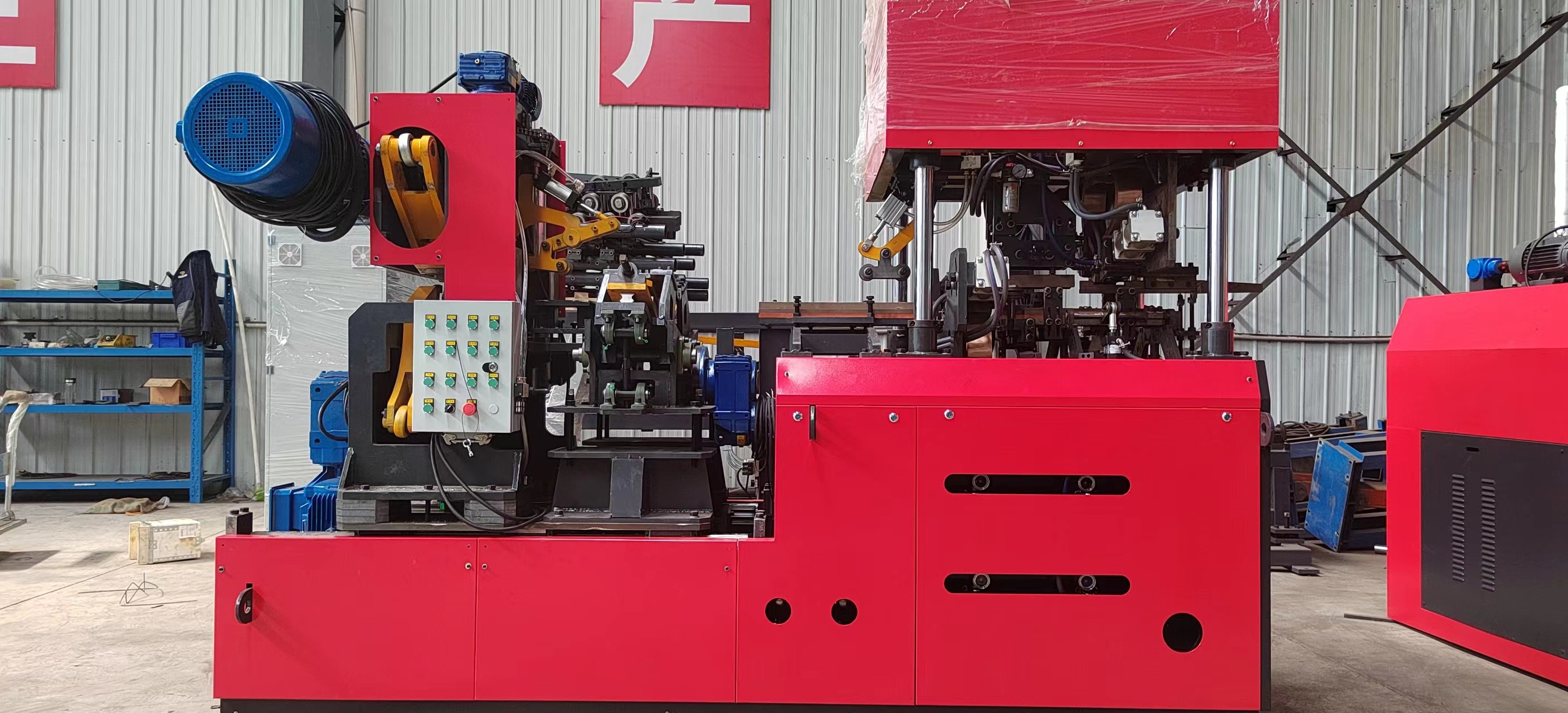

İnşaat demiri kafes üretim hattı, inşaat demiri bobin teli döşeme, düzleştirme, yan çelik bükme, kaynak şekillendirme, otomatik kesme ve bitmiş ürün toplama işlemlerini birleştiren tam otomatik bir üretim hattıdır.Diğer alanların yanı sıra, bina inşaatında (prefabrik zemin levhaları) ve yüksek hızlı demiryolu inşaatında (çift blok traversler) yaygın olarak uygulanan prefabrik bina PC inşaat demiri kafes kirişlerinin yanı sıra zemin döşemeleri için inşaat demiri kafesleri de üretebilir.
1.2 İnşaat Demiri Kafes Üretim Hattının Ekipman Bileşimi:
| HAYIR. | Ekipman Bileşenleri | Miktar | Teknik özellikler |
| 1 | Bobin İnşaat Demiri Tel Döşeme Rafı | Bir set | Dikey Tel Döşeme Rafı |
|
2 |
Doğrultma ve Besleme Mekanizması | Bir set | İnşaat demiri kaburgalarına zarar vermeden mükemmel düzleştirme etkisi ile Çok Tekerlekli Doğrultmayı benimser;Üç yavaşlama motoruyla çift tahrikli tel besleme. |
|
3 |
Malzeme Depolama Mekanizması | Bir set | Sürekli üretime olanak tanıyan ve inşaat demiri birikimini etkili bir şekilde önleyen yastıklamalı depolamayı kullanan yeni tip bir açık depolama rafı ile donatılmıştır. |
|
4 |
Terminal Doğrultma Mekanizması | Bir set | İkinci aşama terminal düzleştirme, kaynaklama ve şekillendirme öncesinde ana takviye ve çapraz elemanlar üzerinde beş silindirli düzleştirme yöntemi kullanılarak gerçekleştirilir ve kafes kiriş ürünlerinin düzlüğü sağlanır. |
6
1.3 Ekipman Teknik Parametreleri:
| Salıncak Kolu | Birim | Miktar | Not |
| Tel Döşeme Rafının Yük Kapasitesi | kilogram | 2000 | Üst akorun yüksekliği 2 metreyi, yan akorun yüksekliği ise 1,3 metreyi geçmemelidir. |
| Tel Döşeme Raf Sayısı | Birimler | 5 | |
| Yan Çelik Şekillendirme Motorunun Gücü | kW | 7.5 | |
| Kaynak Transformatörünün Gücü | kW | 160x2 |
Aralıklı operasyon
|
7
| Kesme motor gücü | kW | 11+11 | Aralıklı operasyon |
| Raf motorunun gücünün toplanması ve kaldırılması | kW | 2.2 | Aralıklı operasyon |
| Yanal akor bükme aralığı | mm | 200 | 190-210 otomatik olarak ayarlanabilir adım |
| Akor yüksekliği | mm | 70-270 | Alt açılı akor olmadan 250 ve üzeri yükseklik |
| Akor genişliği | mm | 70-90 | Büyük genişlik |
| Üst ve alt akor çubuklarının çapı | mm | 6-12 | |
| Yan kirişlerin çapı | mm | 4-7 | |
| Akorun uzunluğu | M | 0,2~14 |
Otomatik ayarlanabilir adım
|
| Akorun düzgünlüğü | mm | ±5 | |
| Akorun yükseklik hatası | mm | ±2 | |
| Akorun uzunluk hatası | mm/m | ±5 |
Maksimum hata ±15 mm'yi geçmiyor
|
| Açıkta kalan üst ve alt kiriş çubuklarının yüksekliği | mm | ≤5 | |
| Üretim hattının hızı | M | 12-15 | Gerçek kararlı üretim hızı akorun özelliklerine göre belirlenir. |
| Hava basıncı | Mpa | ≥0,7 | Kullanılan gaz temiz, filtrelenmiş ve kurutulmuş olmalıdır. |
| Hava tüketimi | m³/dak | 3/4,5 | |
| Üretim hattının uzunluğu (uzunluk * genişlik * yükseklik) | mm | Üretim hattının uzunluğu 45000*3000*3500'e uygun şekilde ayarlanabilmektedir. | |
| Toplam üretim | T | ≤18 (aksesuarlar ve harici kontrol kutuları hariç) | |
|
Not: Standart konfigürasyon alt açılı bükme mekanizmasını içerir.Konut sanayileşmesine yönelik konfigürasyonun alt açılı bükme mekanizmasını içerip içermediğini lütfen belirtin.
|
|||
1.4 Ekipman Özellikleri
1.Rubar döşeme çerçevesi
Maksimum 2 ton yüke sahip, döner ödeme yöntemini kullanan beş set çubuk ödeme standı bulunmaktadır.
Her ödeme standı bağımsız havalı frenleme cihazıyla donatılmıştır.
Her bir ödeme standı, çelik çubukların yüzeyindeki oksit tabakasını ortadan kaldırmak için bağımsız bir ön düzeltme mekanizmasına sahiptir.

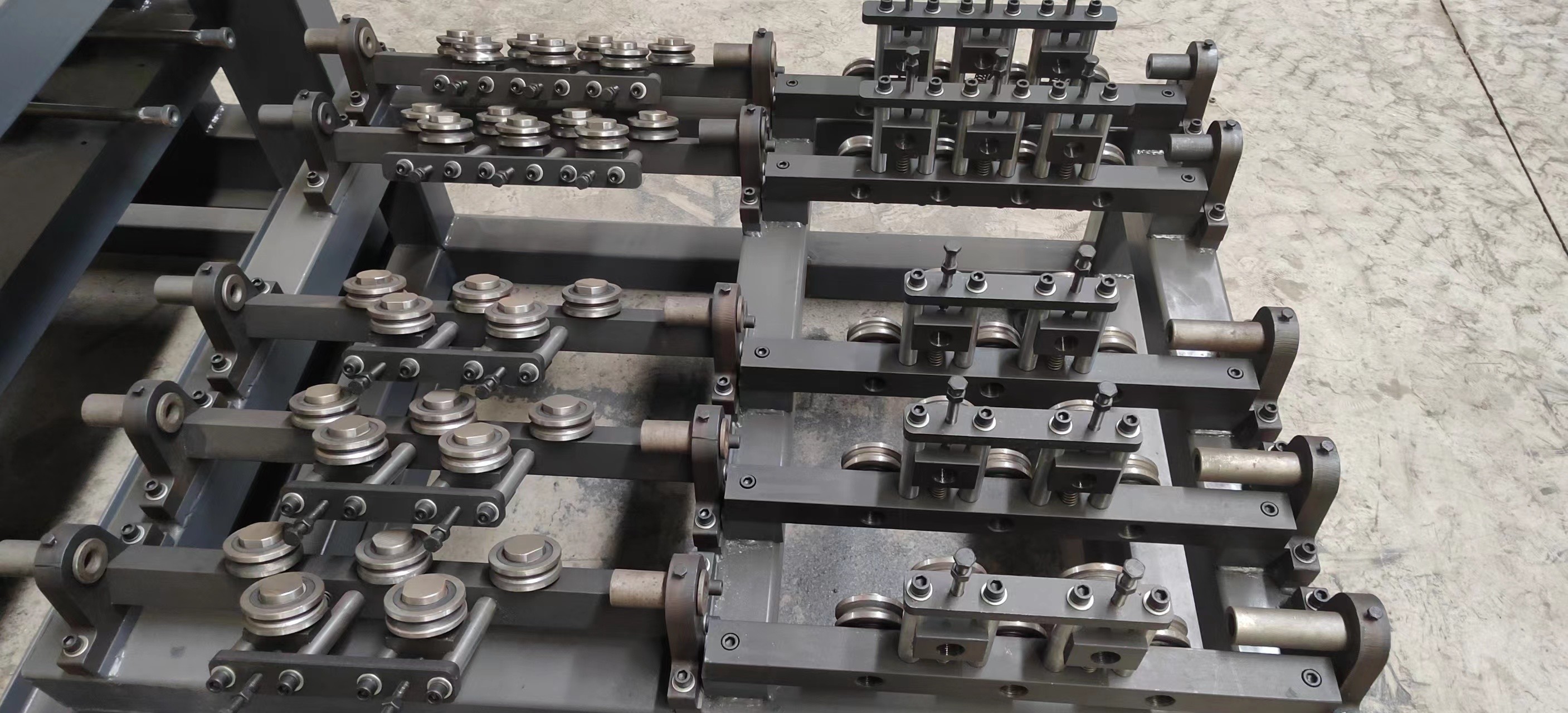

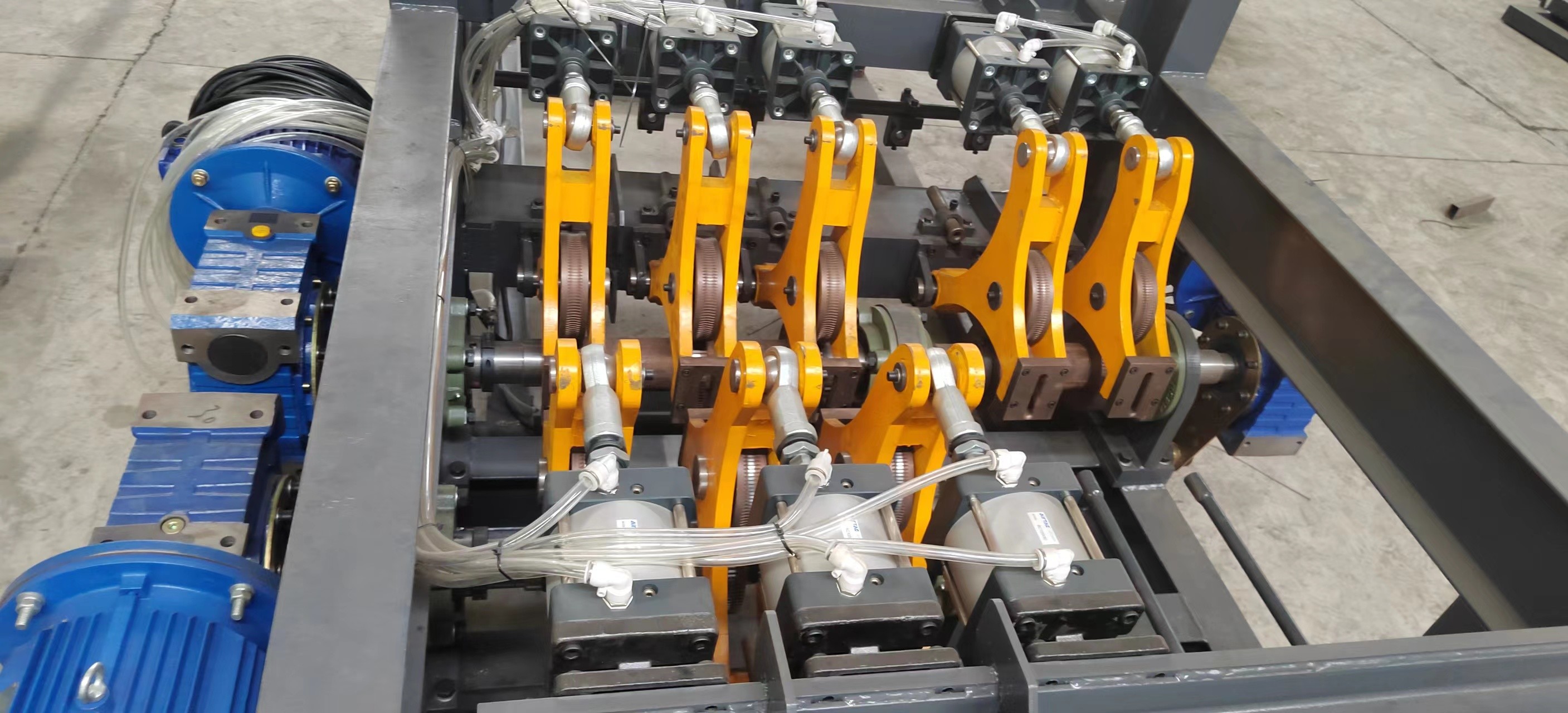

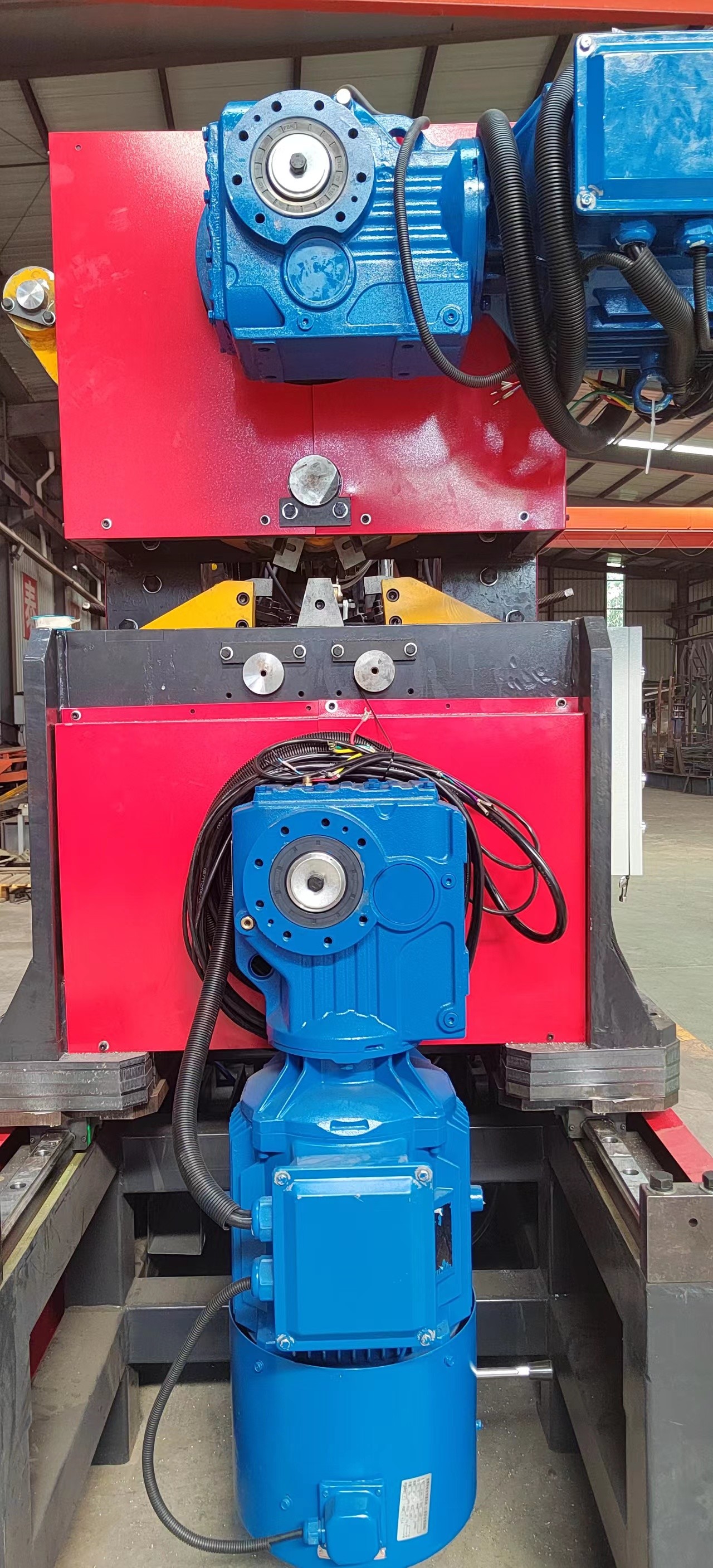

2. Doğrultma ve Besleme Mekanizması
Çelik çubukların nervürlerine zarar vermeden, iyi düzleştirme etkisine sahip çok tekerlekli düzleştirmeyi kullanır.Besleme için üç yavaşlama motoru kullanılır.
Her besleme mekanizması bağımsız olarak kontrol edilebilir.
3. Çelik Çubuk Depolama Mekanizması
Sürekli üretim için uygun olan ve çelik çubukların dolaşmasını etkili bir şekilde önleyen, tamponlama ve depolama için yeni tip açık depolama rafını benimser.

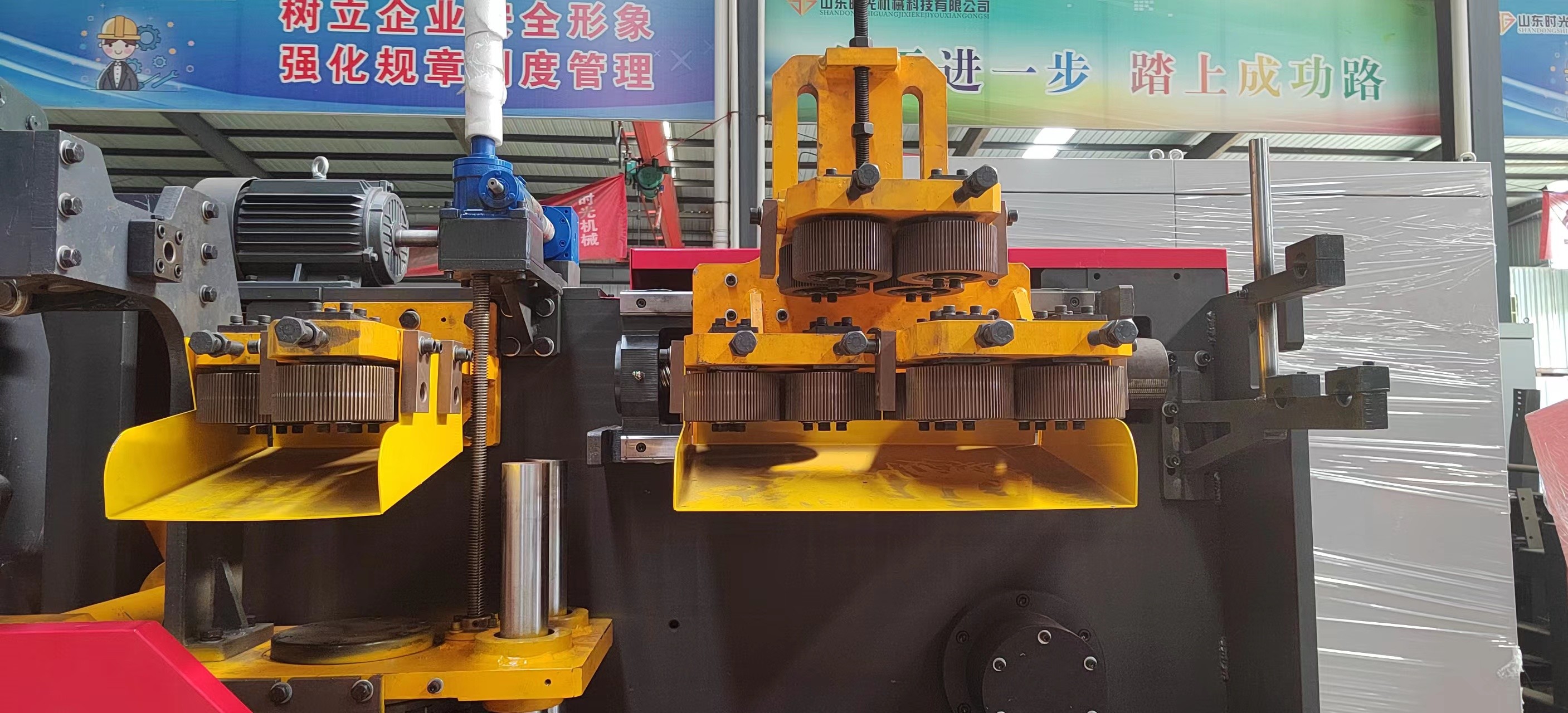

4. Terminal Doğrultma Mekanizması
Kaynak ve şekillendirme öncesinde ana çubuk ve ağ çubuklarında ikincil terminal düzeltme işlemi gerçekleştirilir.Bitmiş kirişin düzlüğünü sağlamak için beş silindirli düzleştirme kullanılır.
Bu mekanizma, kafes kiriş ürünlerinin düzlüğünün ayarlanmasında önemli bir rol oynar.

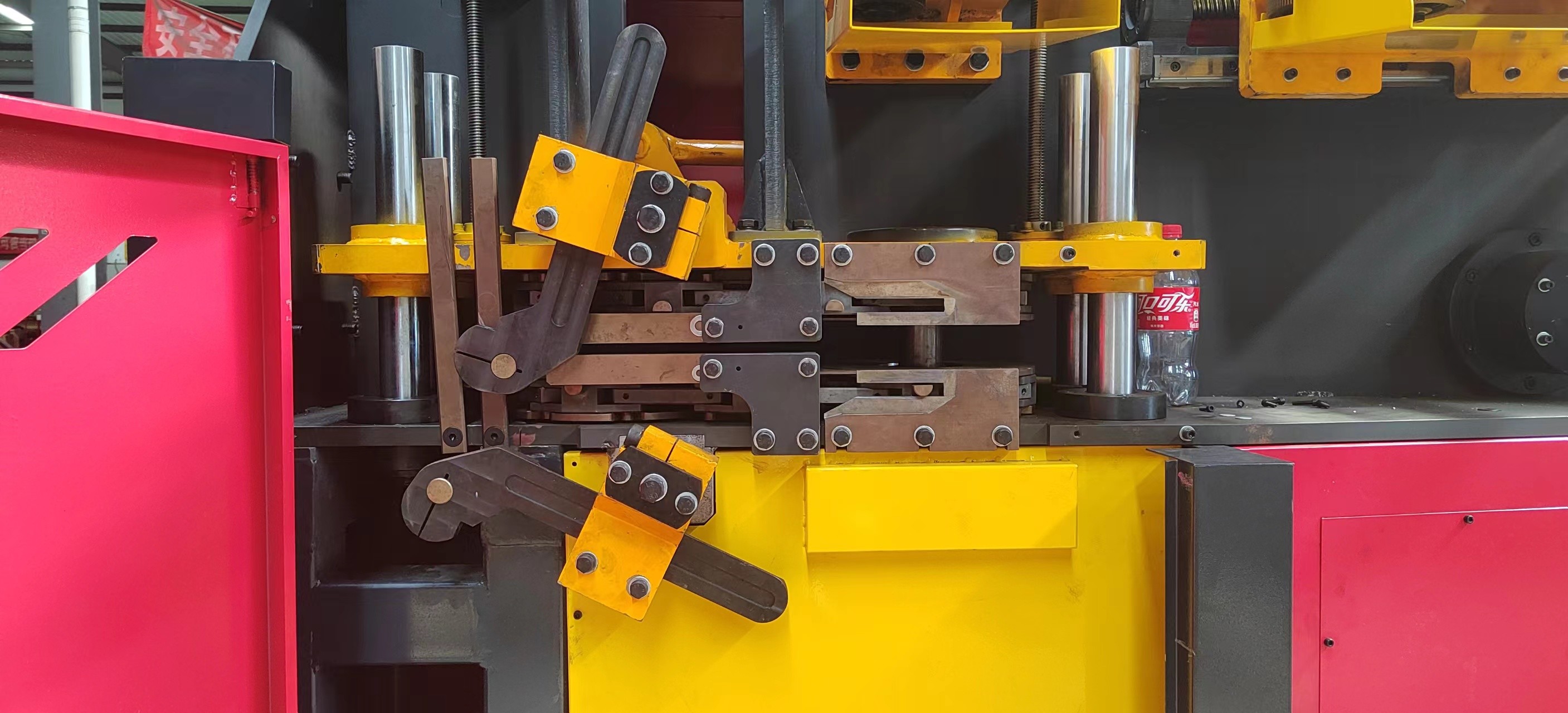

5. Web Bar Basma ve Besleme Mekanizması
Döner kollu bükme, servo motorla çalıştırılan çelik çubukların iyi senkronizasyon ve yüksek stabilite ile bükülmesi için kullanılır.Çelik çubuğun bükülmesi süreklidir (bükme mekanizması, hızlı şekillendirme hızıyla, gecikmeden dairesel ve yukarı-aşağı sallanma hareketiyle çalışır).Çelik çubuk şekillendirme kalıpları, çelik çubukların yüzeyinin çizilmesini önlemek için silindirik yüzeylere sahiptir.Besleme mekanizması, daha iyi senkronizasyon ve doğruluk sağlayan bir servo motor tarafından çalıştırılır.Bükme mekanizmasının koordinasyonu ile iki servo motorun mükemmel kombinasyonu, kafes kiriş eğimini durmadan değiştirme işlevini gerçekleştirebilir, bu da üretim verimliliğini büyük ölçüde artırır.

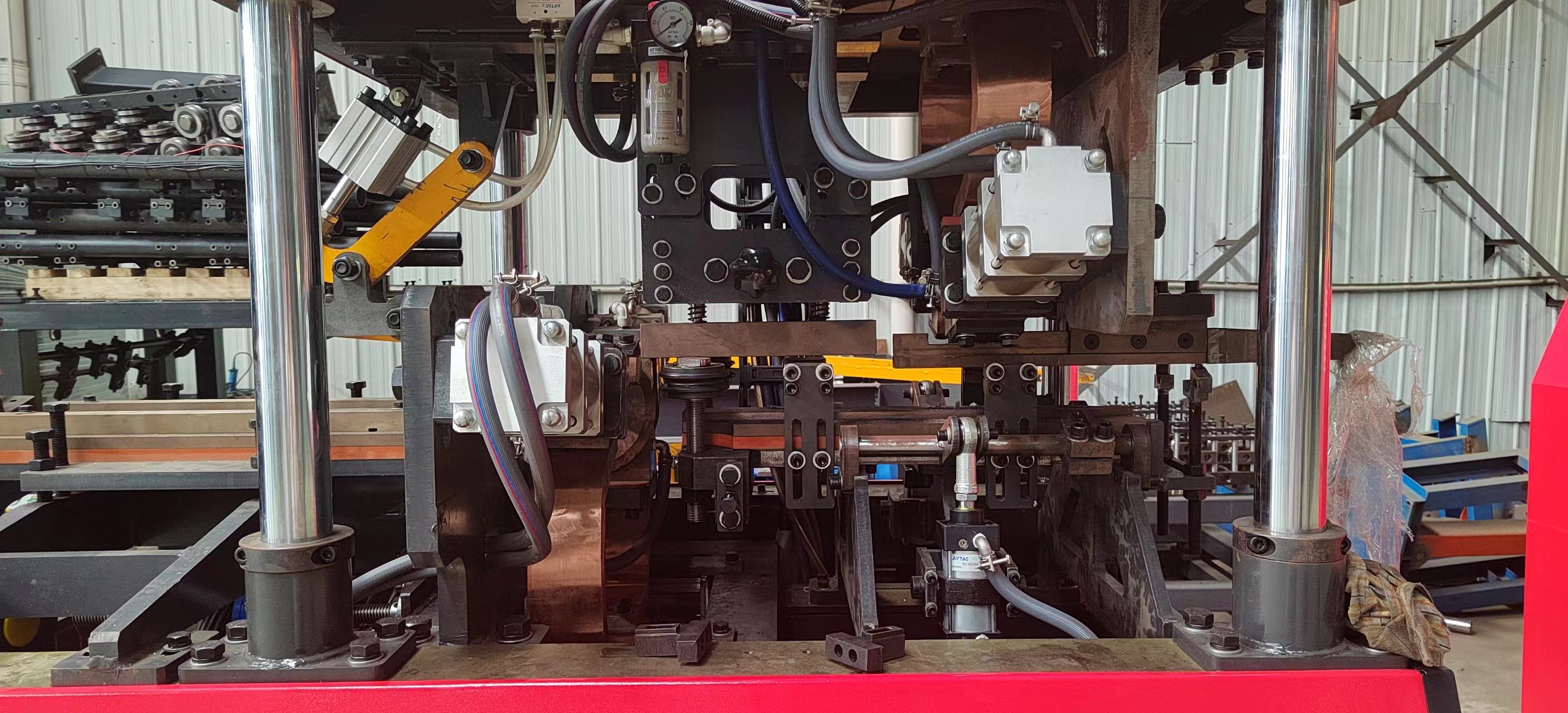

6. Kaynak Parçası
Biri üstte, biri altta olmak üzere iki adet punta kaynak makinesi ve toplamda iki transformatör.İyi senkronizasyona sahip dört alt baskı silindiri.
Kaynak silindirleri küçük strok, büyük kuvvet, hızlı kaynak hızı ve yüksek kaliteye sahiptir.
Kaynak silindirleri yüksek kaliteli markalar kullanır ve hava klemplidir.
Kaynak elektrotları krom-zirkonyum alaşımlı bakırdan yapılmıştır.
Kaynağın şeklini ve boyutunu sağlamak için konumlandırma mekanizması ile donatılmıştır.
İki nokta direnç nokta kaynağı yöntemi emsallerine göre kurulum gücünü %60 oranında azaltmakta olup, her kaynak noktasının kaynak parametreleri bağımsız olarak ayarlanabilmektedir.
Dört yollu elektrot başlığı dört kez yeniden kullanılabilir ve böylece maliyet 3 kat azalır.

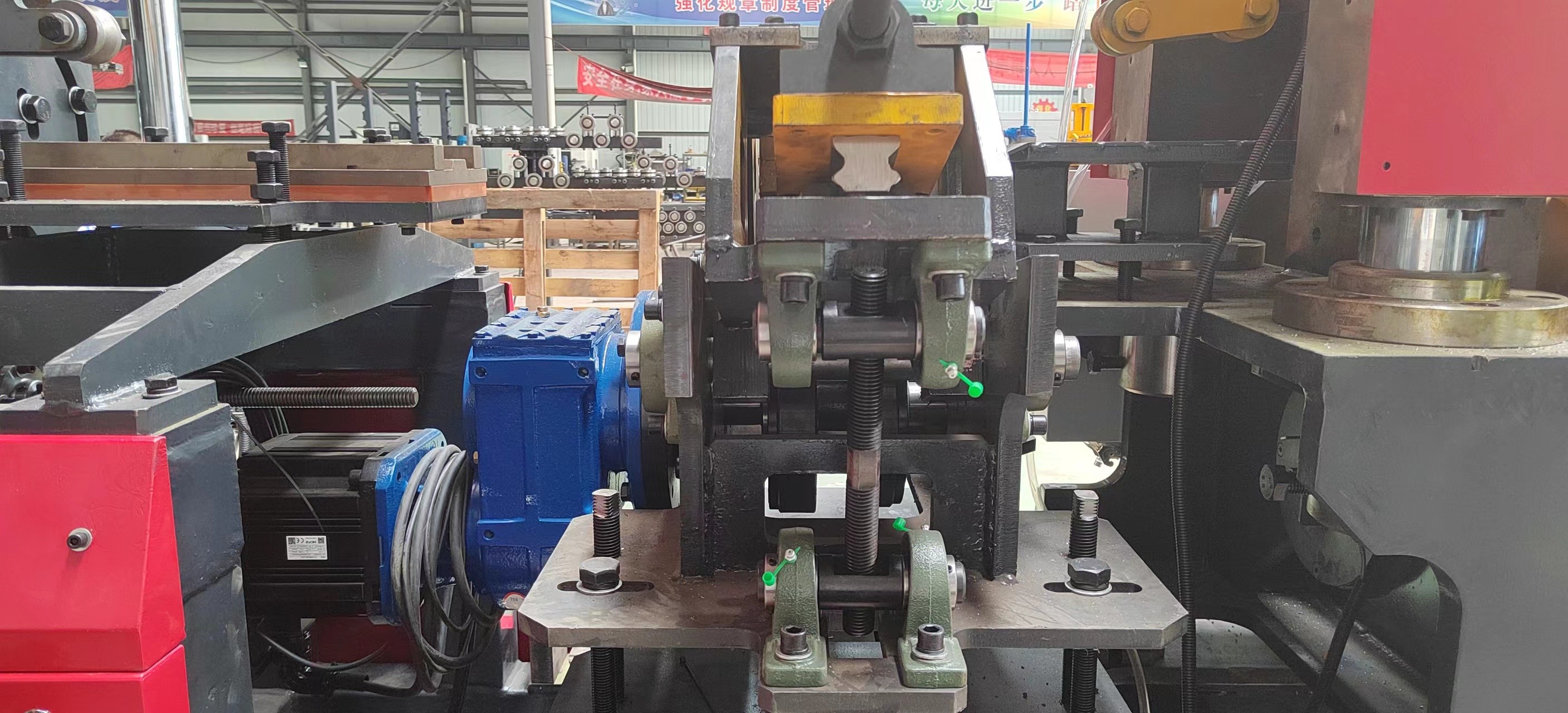

7. Kesme Mekanizması
"Makas tipi" kesme modu, kesme işleminin neden olduğu açık kaynak sorununu etkili bir şekilde çözmek ve kesme sırasında kirişin deformasyonunu ve bozulmasını önlemek için benimsenmiştir.
Hızlı kesme hızı, kaynağı durdurmaya gerek yoktur.
Ana ve yan takviye kaynak birleşimlerinde yüksek mukavemetli kesim için Çin'in en son geliştirilmiş yüksek mukavemetli ve tok kalıp çeliği kullanılmaktadır.
8. Otomatik Toplama ve İstifleme Mekanizması
Otomatik toplama mekanizması, durmaya gerek kalmadan sürekli üretime olanak tanıyarak verimliliği artırır.
Uzun ve kısa olmak üzere farklı boyutlardaki makasları toplayabilir.
Kafeslerin otomatik olarak toplanması, istiflenmesi ve nakliyesi tamamen otomatiktir.
Otomatik toplama ve istifleme cihazı operatör sayısını 2 azaltır.
9. Elektrik Kontrol Sistemi
Hechuan'ın kontrol sistemini yüksek stabiliteyle benimser.
10. İşletim Sistemi
Çalıştırma düğmeleri ve diğer bileşenlerde yüksek kaliteli ürünler kullanılır.
Ekipmanın kullanımı ve ayarlanması kolaydır.
Hız, kaynak parametreleri vb. işlemler uygundur.
1.5 Ekipman Konfigürasyonu ve Bileşen Markaları
| İsim | Marka |
Açıklama Notlar |
| İşletim Ekranı | Kunlun Tongtai | Çekirdek olarak ARM CPU ve 800MHz ana frekansa sahip akıllı bir IoT dokunmatik ekrandır.Ürün tasarımında 10 inç TFT LCD, 1024*600 çözünürlük, dört telli dirençli dokunmatik ekran bulunur ve ayrıca McsgPro konfigürasyon yazılımı önceden yüklenmiştir. |
| PLC'ler | Heçuan | Yüksek performans, kompakt yapı, güçlü işlevler ve yüksek stabilite. |
| Servo Motorlu | Heçuan | Yüksek performans, yüksek güvenilirlik ve yüksek kalite. |
| Alçak Gerilim Kontrolü | CHNT | Çin'in tanınmış markası, istikrarlı kalite, yüksek güvenilirlik. |
| Güç kaynağını değiştirmek | Tayvan Mingwei | Tayvan'ın 30 yılı aşkın araştırma ve üretim tecrübesine sahip tanınmış markası. |
| Kaynak Trafosu | Chengtai | Japon kaynak teknolojisini kullanma. |
| Hava Bileşenleri | Yadeke |
Tayvan'ın tanınmış markası, kaliteli, yüksek güvenilirlik, yüksek yük kapasitesi.
|
| Selenoid vana | Yadeke | |
| Kaynak Silindiri | Shuangbeili Özel Silindir | Hızlı hız, yeterli güç ve yüksek stabilite. |
| Kaynak Kontrol Cihazı | Şangay Guolong | İstikrarlı ürün performansı ve güvenilir kalite. |
| Redüktör | Zhejiang Tianhong | Kararlı ve güvenilir performans. |
| Lineer Kılavuz Rayı | Tayvan Shangyin | Yüksek yük kapasitesi, yüksek hassasiyet, yüksek hız ve yüksek doğruluk. |
| Rulman | Nsk | İthal kalite, istikrarlı kalite ve yüksek güvenilirlik. |
| Elektrik Teli, Kablo | Guangdong Yingke | Mükemmel malzeme, güçlü yalıtım, düşük eksantriklik. |
·
10
Soğutma suyu makinesiuzunluk * genişlik * yükseklik = 1310 * 630 * 1230 mm.
Hava soğutmalı kutu tipi soğutma grubunun teknik özellikleri aşağıdaki gibidir:
|
Modeli
Öğeler |
RX-05A |
Yapılandırma
|
|
| Güç kaynağı | 380V/3PH/50HZ | ||
| Soğutma kapasitesi | Kcal/saat | 12900 | |
| kW | 15 | ||
| Toplam Giriş Gücü | kW | 4.48 | |
| Soğutma sıvısı | İsim | R22 | İthal yüksek kaliteli soğutucu. |
| Kontrol metodu | Kılcal boru | ||
3.Hava Kompresör
BK22-8ZG Hava Soğutmalı Vida Makinesi Teknik Parametreler
| Vida Grubu | 5:6 sarmal rotor |
| Sıkıştırma Modu | Sürekli, tek aşamalı |
| Basınçlı Hava Çıkış Basıncı | P₂=0,8MPa |
| Soğutma Modu | Hava soğutmalı |
| Basınçlı Hava Çıkış Sıcaklığı | Ortam sıcaklığından yaklaşık 10°C~15° daha yüksek |
| Yağlama Yağı Miktarı | Yaklaşık 8,6 litre |
| Motor hızı | N=2930 dev/dak |
| Anma gücü | 22kW |
| Yer değiştirme | V=3,45m³/dak |
| Çalışma Ağırlığı | Yaklaşık 390kg |
| Maksimum Hava Sıcaklığı | 45°C |
| Minimum Hava Sıcaklığı | 0°C |
| Yağ tüketimi | 3PPM'den az yağ içeriğini boşaltın |
| Gürültü | 74dB(A) |
| Dış boyutlar uzunluk × genişlik × Yükseklik (mm) | 1200×800×1120 |
