"Güçlendirilmiş Rebar Truss Yer Platları Kaynak Üretim Hattı (SGHJ-IV) " ile ilgili ekipman verileri ve fiyatları
Hukuki temsilci: Cui Hao
Telefon: 13395378282
Adres: Ekonomik Kalkınma Bölgesi, Jining Şehri, Shandong Eyaleti
Site: www.sdsgzn.com
I. İş teklifi 2
II. Güçlendirilmiş Çelik Truss Zemin Plakası Projesi'nin Tanıtımı 3
1Proje genel bakışı3
2Üretim sürecinin tanıtımı4
3Yer levhaları için çelikten yapılmış desteklenmiş truss ürünleri (katlanmış köşelerle)5
III. Ekipmanın performansı ve teknik parametreleri 6
1. Rebar Truss Üretim hattının teknik parametreleri6
1.1 Ekipman Özetleri6
1.2 Rebar Truss üretim hattının ekipman bileşimi6
1.3 Ekipmanın teknik parametreleri:7
1.4 Ekipmanın özellikleri8
1.5 Ekipman konfigürasyonu ve bileşen markaları10
2. Güçlendirilmiş Rebar truss şablonu otomatik kaynak makinesi10
2.1 Ekipman Özetleri10
2.2 Rebar Truss üretim hattının ekipman bileşimi11
2.3 Ekipmanın teknik parametreleri:12
2.4 Ekipmanın özellikleri12
3Soğutma suyu makinesi.13
3.1 Hava soğutmalı kutu soğutma ünitesinin teknik özellikleri:13
4. Hava kompresörü14
4.1 Hava soğutmalı vida makinelerinin teknik parametreleri14
5. Veneer Pres16
Akıllı CNC truss kaynak üretim hatlarının profesyonel üreticisi
| SGHJ-IV Akıllı CNC Truss kaynak üretim hattı fiyatlandırması | ||||||
| Çıktı birimi: Shandong Shiguang Machinery Technology Co., Ltd. | ||||||
|
Seri - Hayır, hayır. |
Ekipmanın adı | Ekipman modeli |
Birimler |
miktarı |
Maliyet fiyatı (RMB) |
miktarı (RMB) |
|
1 |
Güçlendirilmiş çelik truss kaynak üretim hattı | SGHJ-IV (otomatik yığma) |
Birim |
1 |
||
|
2 |
Şablon kaynak makinesi | SGMB-600/576 |
Birim |
1 |
||
|
3 |
Vuruşlu hava kompresörü | Kaizen BK37kW |
Birim |
1 |
||
|
4 |
Plaka baskıcısı | V şeklinde 600/576 | Birim |
1 |
||
|
5 |
Soğutma suyu makinesi | RX-10 | Birim |
1 |
||
|
6 |
Döşeme makinesi | 25kva | Birim |
1 |
||
| Toplam |
Ekipmanın toplam değeri: ¥ Mektuplarla: |
|||||
| Not: Bu fiyata vergi (13% KDV), nakliye, hata ayıklama ve kurulum ücretleri ve eğitim ücretleri dahil. | ||||||
| Şirketimiz araştırma ve geliştirme ve üretim üzerine odaklanır Güçlendirilmiş çelik truss kaynak üretim hatları..Şirket teknolojik yeniliğe önem verir, bağımsız yenilik yoluna bağlı kalır, piyasa talebini karşılamak için sürekli ürün yapısını ayarlar,ve birçok tanınmış işletme ile uzun vadeli işbirliği ilişkileri kurdu. | ||||||
Şirket adı: ShandongZamanMakine Teknolojisi Co., Ltd.
Vergi kimliği numarası: 91370811MA3EP7HT68
Şirket hesabı: 815010601421010400
Banka: Jining Bank Xicheng Şubesi
Adres: Jiafeng Yolu'nun doğusunda, Ruixiang Yolu'nun kuzeyinde, Jining Ekonomik Kalkınma Bölgesi, Shandong Eyaleti (Shandong Taifeng Mühendislik Grubu Co., Ltd.'nin tesislerinde)
II. Güçlendirilmiş Çelik Truss Zemin Plakası Projesi'nin Tanıtımı
1Proje genel bakışı
Güçlendirilmiş truss zemin levhası, zemindeki çelik çubukları fabrikada truss çerçeveleri olarak işleyen ve galvanize dalgalanmış levhalarla kaynaştıran bir kombinasyon şablonudur.Üzerine beton dökülür ve daha da güçlendirilmiş beton zemin oluşurGüçlendirilmiş truss zemin levhasının düşük genel maliyet, enerji tasarrufu ve çevre koruması, hızlı inşaat hızı ve düşük inşaat maliyetleri gibi birçok avantajı vardır.Son yıllarda, ülkemizde hızla teşvik edildi ve popülerleştirildi.
Güçlendirilmiş truss şablonlarının üretiminde otomatik işleme ekipmanlarının ve üretim süreçlerinin kullanılması nedeniyle, standartlaştırılmış ve büyük ölçekli fabrika üretimine ulaştı.Sabit kaynak kalitesi gibi avantajları vardır, çelik çubukların eşit dağılımı ve tam ürün boyutları.Mekanik ve sanayileştirilmiş kurulum, inşaat alanındaki çelik çubuk bağlama miktarını büyük ölçüde azaltır ve inşaat işçilerinin çalışma koşullarını iyileştirir, inşaat kalitesini etkili bir şekilde garanti eder. Güçlendirilmiş truss zemin levhasının yangın önleme ve korozyon önleme sorunlarını dikkate almasına gerek yoktur,korozyon önleme ve yangın önleme tedbirlerinin maliyetini azaltmakBu nedenle, güçlendirilmiş truss zemin levhalarının benimsenmesi, diğer profilli çelik levhalara kıyasla kapsamlı maliyet açısından önemli bir avantaj sağlar.
2.Zemin levhaları için rebar çubukları (alt köşede bükme ile)
III.Ekipmanın Performansı ve Teknik Parametreleri
1.Rebar Truss Üretim hattının teknik parametreleri
1.1 Ekipman Özetleri

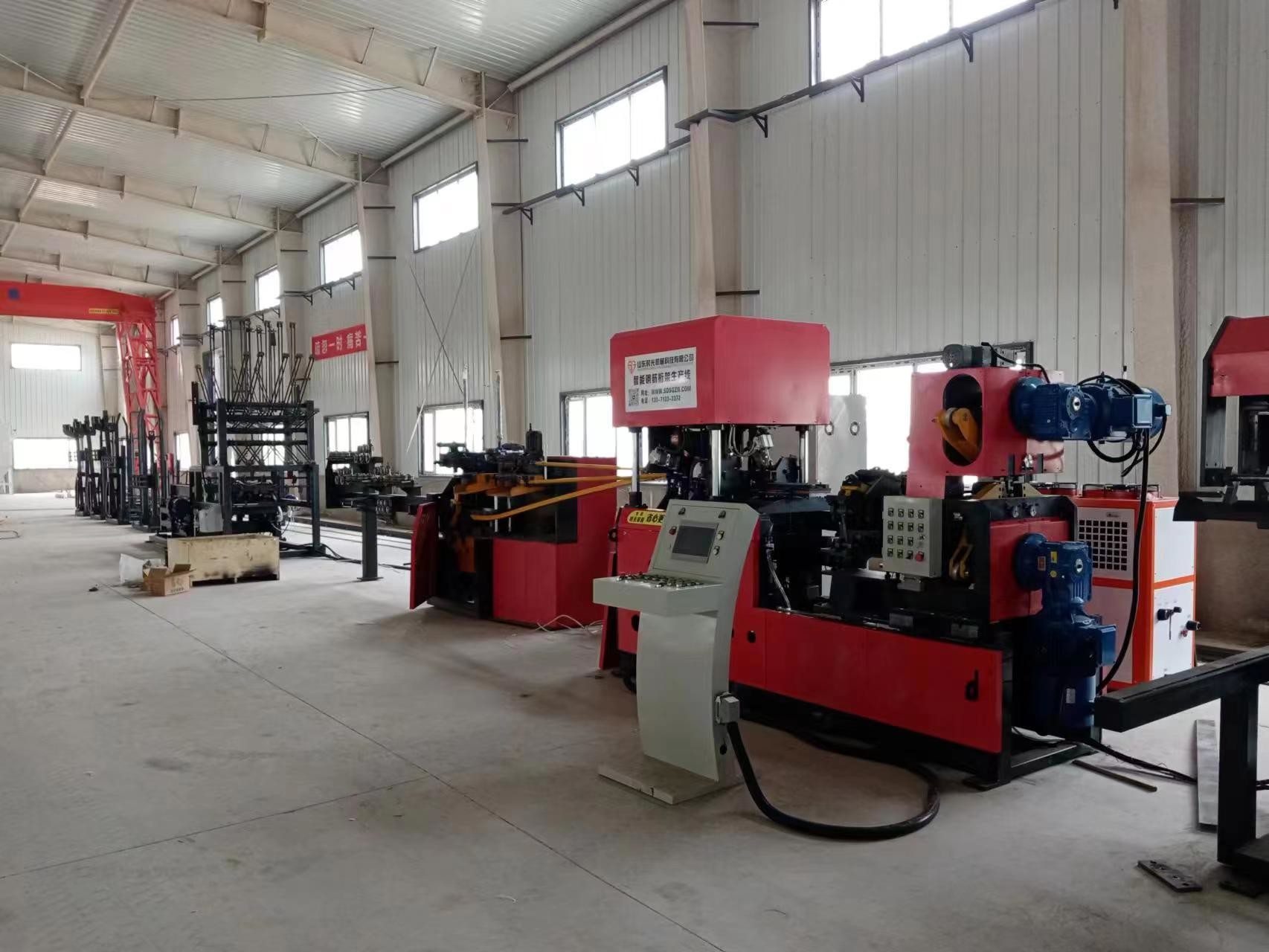

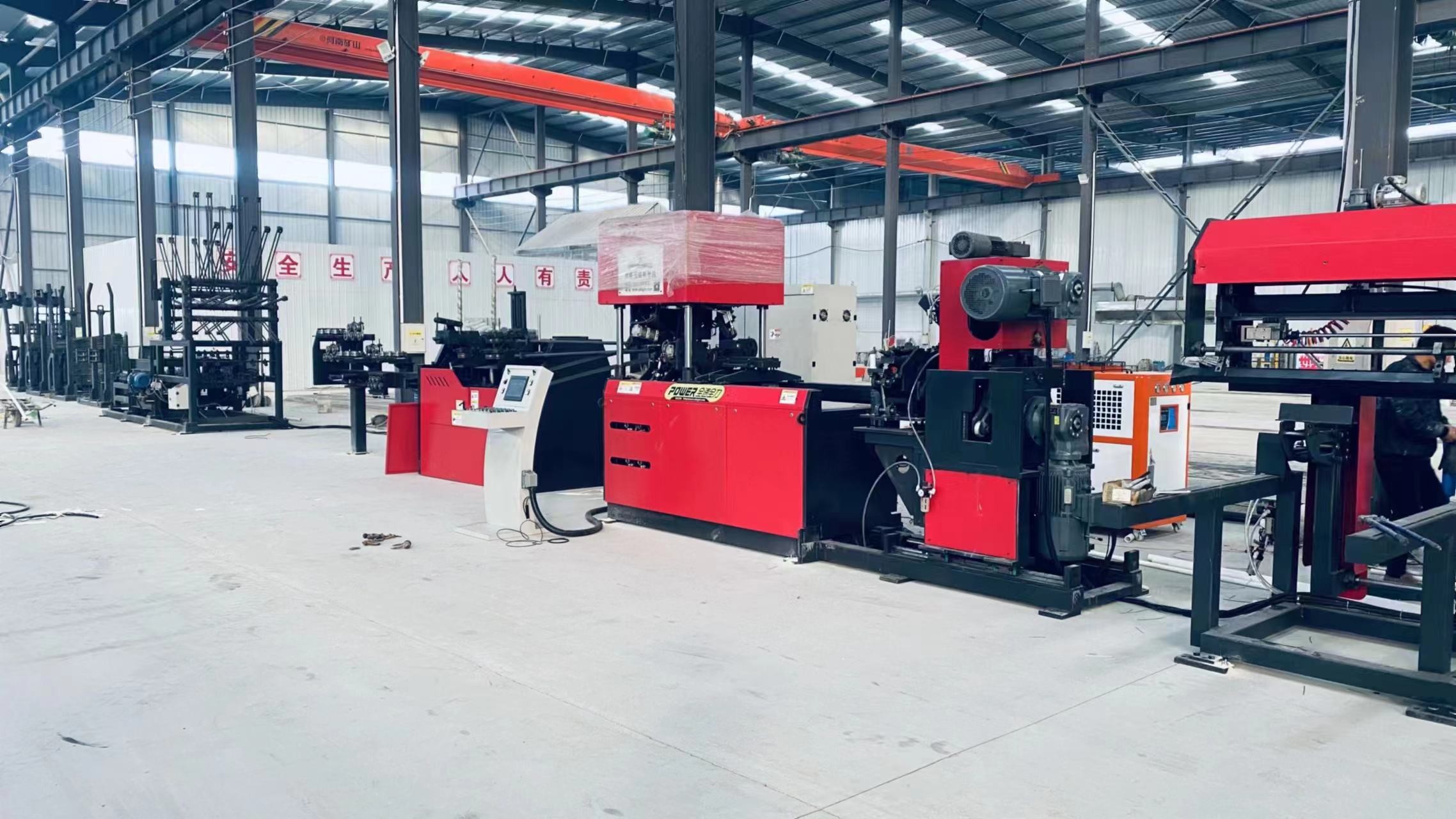

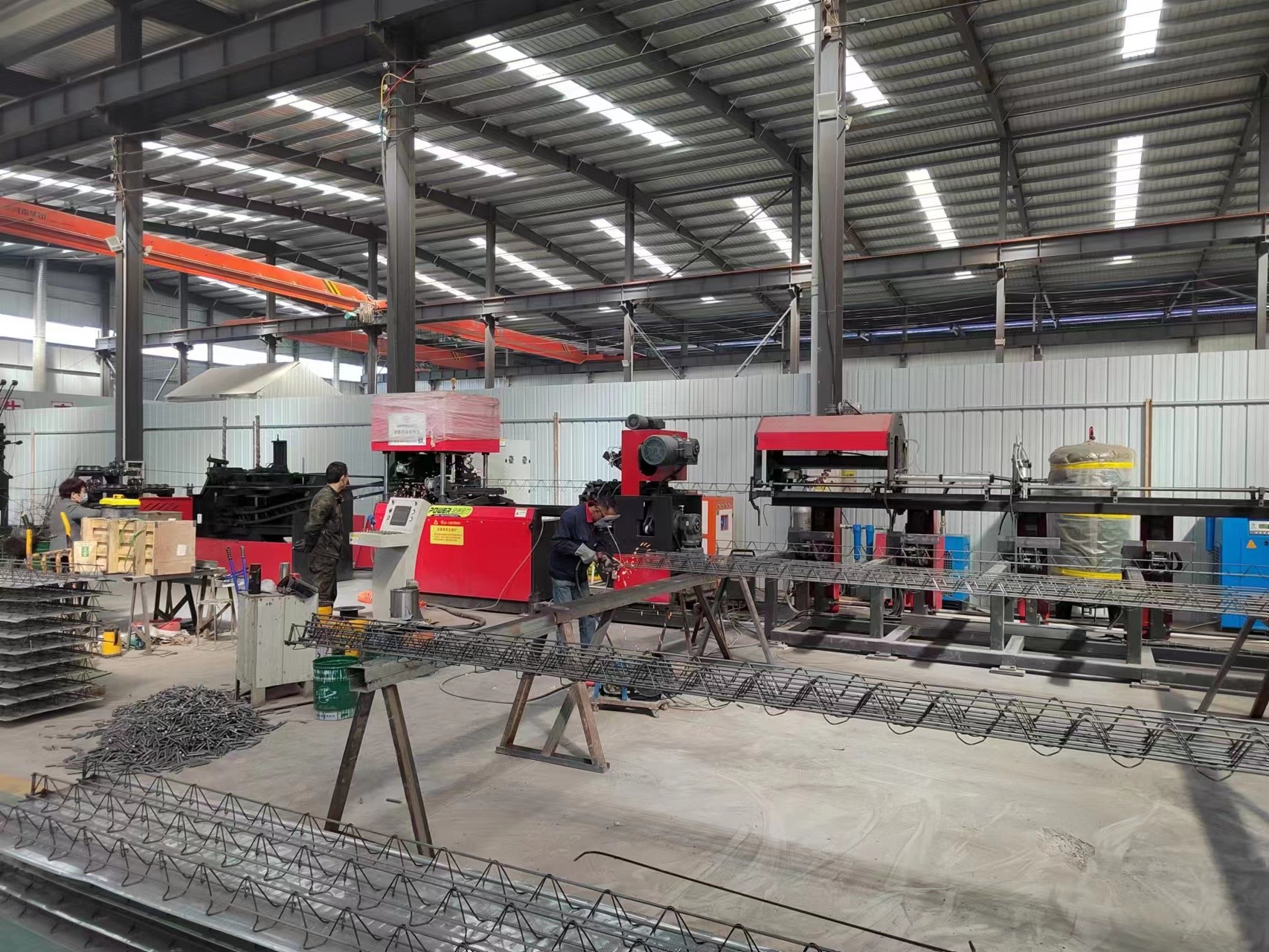

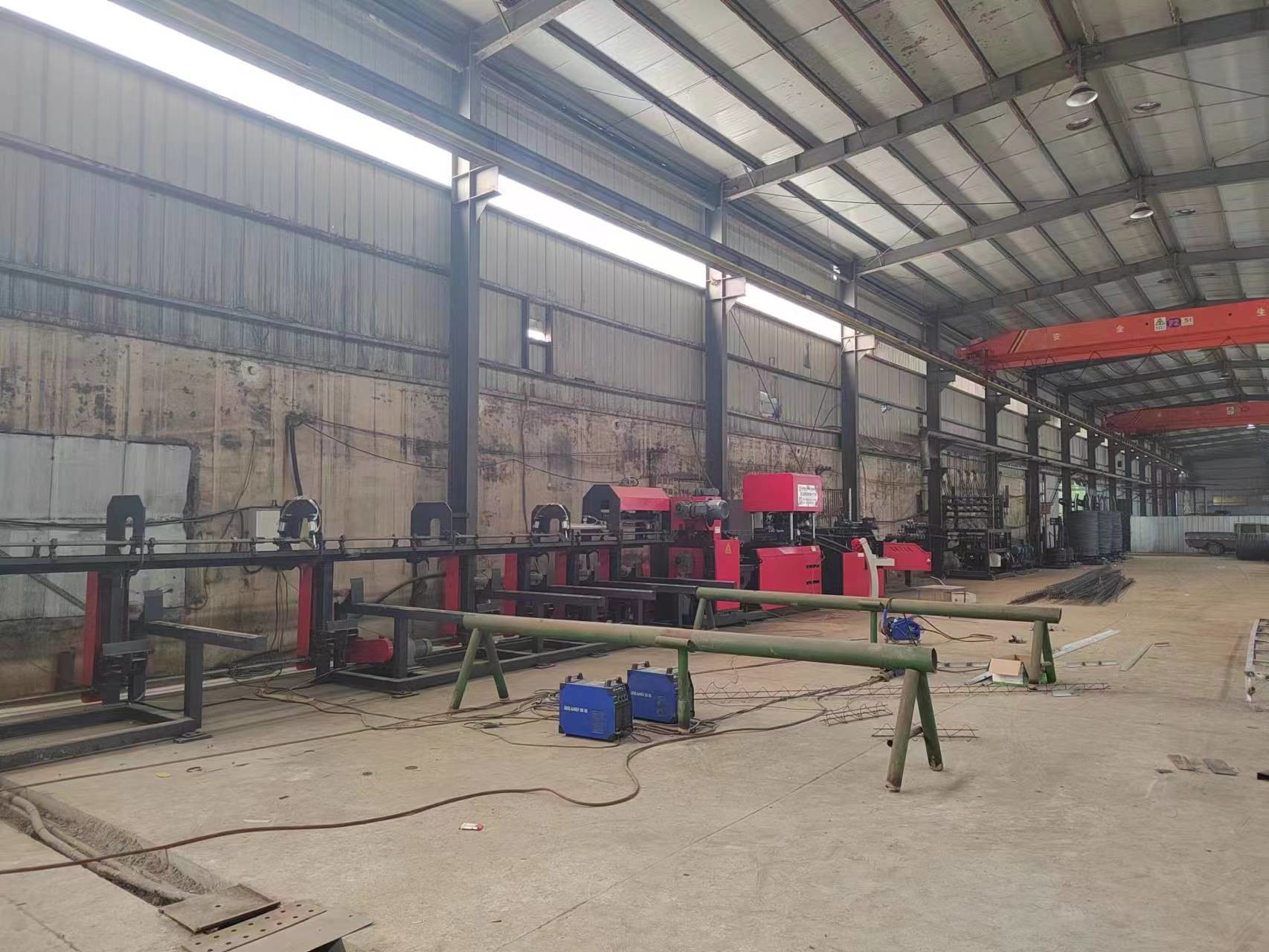

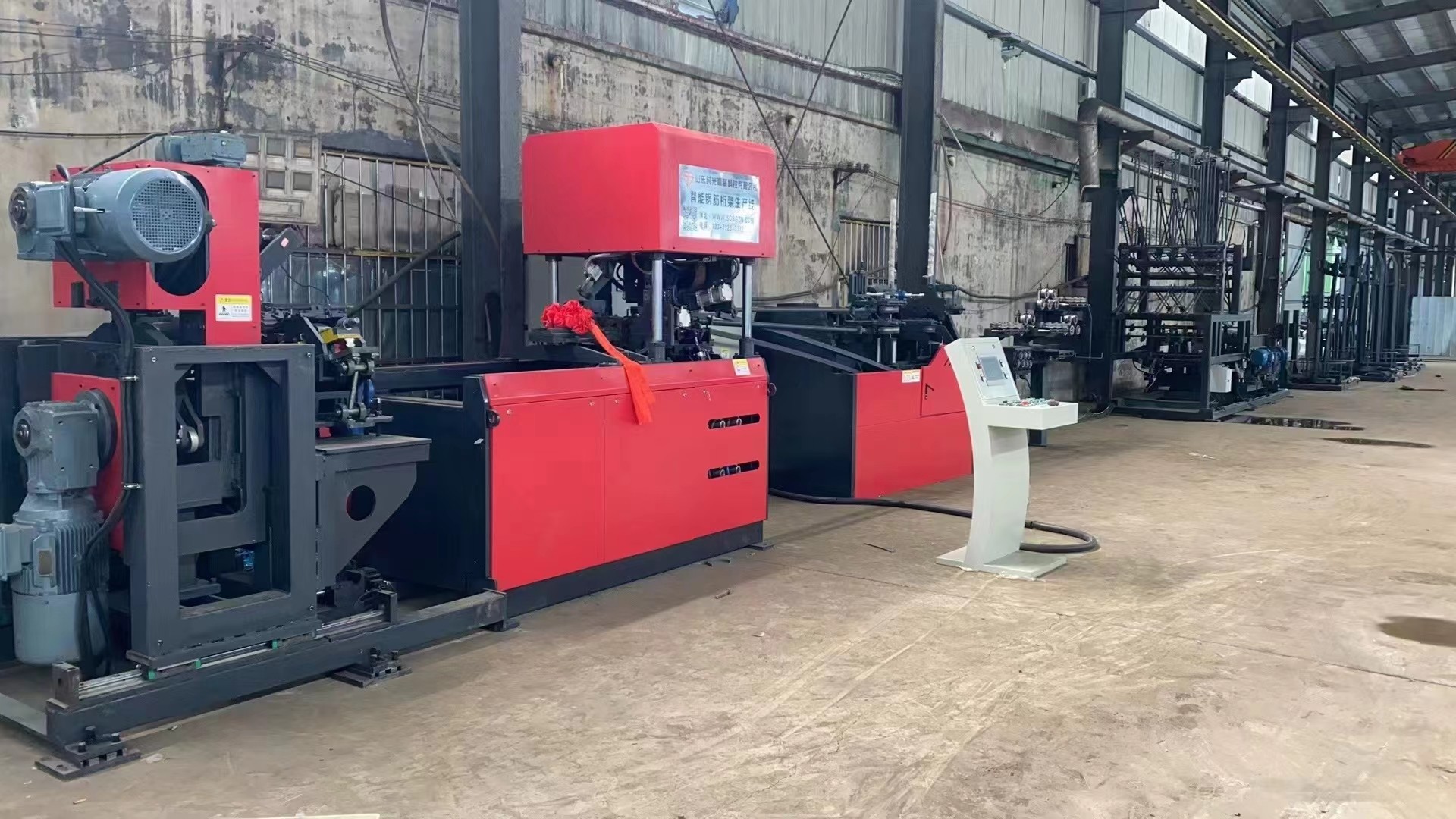

Rebar truss üretim hattı, rebar bobin telinin yerleştirilmesini, düzleştirilmesini, yan çelik bükülmesini, kaynak şekillendirilmesini, otomatik kesilmesini entegre eden tamamen otomatik bir üretim hattıdır.ve bitmiş ürün toplama. Yer levhaları için rebar trusses ve ayrıca prefabrik bina PC rebar trusses üretebilir,bina inşaatında (ön yapımı zemin levhaları) ve yüksek hızlı demiryolu inşaatında (iki bloklu yataklar) yaygın olarak kullanılmaktadır, diğer alanlar arasında.
1.2 Ekipman Rebar Truss üretim hattının bileşimi:
| - Hayır, hayır. | Ekipman bileşenleri | miktarı | Teknik Özellikler |
| 1 | Kablo yatırma rafı | Bir set. | Dikey Tel Taşıma Rack |
|
2 |
Düzleştirme ve besleme mekanizması | Bir set. | Rebar kaburgalarına zarar vermeden mükemmel düzleme etkisiyle çok tekerlekli düzlemeyi benimser; Üç yavaşlatma motoru ile çift tahrikli tel besleme. |
| 3 | Malzeme depolama mekanizması | Bir set. | Sürekli üretimi sağlayan ve armatür birikimini etkili bir şekilde önleyen, yumuşak depolama depolamasını kullanan yeni bir tip açık depolama rafıyla donatılmıştır. |
|
4 |
Terminal düzeltme mekanizması | Bir set. | İkinci aşamalı terminal düzleştirme, kaynak ve şekillendirmeden önce beş silindir düzleştirme yöntemi kullanılarak ana takviye ve çapraz elemanlarda gerçekleştirilir.Truss ürünlerinin düzlüğünün sağlanması. |
|
5 |
Çapraz Üye Eğme Mekanizmi | Bir set. |
1) Salıncak çubuğu bükme, iyi senkronizasyon ve yüksek istikrar sağlayan bir servo motor tarafından çalıştırılır. 2) Tel besleme mekanizması, daha iyi senkronizasyon ve daha yüksek doğruluk sağlayan başka bir servo motor tarafından çalıştırılır.İki servo motorunun mükemmel işbirliği makineyi durdurmadan truss pitch değişimini sağlar, üretim verimliliğini önemli ölçüde arttırıyor.
|
|
6 |
Kaynak Ana Birimi | Bir set. | Toplamda 2 transformatör kullanan iki nokta kaynak kullanılır, bu da kaynak transformatörlerinin toplam güç tüketimini yüzde 60'tan fazla azaltır. |
|
7 |
Bükme mekanizması | Bir set. | Servo-mekanik bükme, daha hızlı hız, daha az gürültü, daha yüksek istikrar. |
|
8 |
Kesme mekanizması | Bir set. | Kesim işleminden kaynaklanan açık kaynak sorununu etkili bir şekilde çözmek için "makara tipi" kesim modunu kullanır..Kesim pozisyonu ayarlaması, servo motor tarafından kontrol edilir ve makineyi durdurmadan herhangi bir uzunlukta kirişleri kesmeyi sağlar. |
| 9 | Toplu Toplama Mekanizması | Bir set. | Otomatik yığma |
| 10 | Elektrikli Kontrol Sistemi | Bir set. | |
|
11 |
İşletim Sistemi |
Bir set. |
İşletim düğmeleri ve diğer bileşenler yüksek kaliteli Uyumlu ekipman çalıştırılması ve ayarlanması Hızın, kaynak parametrelerinin vb. Truss rezervasyon sistemi
|
| 12 | Kullanım Kılavuzu, Yedek Parçalar ve Araçlar | Bir set. |
Standart yapılandırma
|
1.3 Ekipmanın teknik parametreleri:
| Swing Arm | Birimler | miktarı | Not: |
| Tel yatırma rafının yük kapasitesi | Kilo |
2000 |
Üst kordonun yüksekliği 2 metreyi, yan kordonun yüksekliği de 1,3 metreyi geçmemelidir. |
| Tel yatırma raflarının sayısı | Birimler |
5 |
|
| Yan çelik şekillendirme motorunun gücü |
kW |
7.5 |
Servo motor |
| Kaynak Transformörünün Gücü |
kW |
11 | Servo motor |
| Tel yatırma rafının yük kapasitesi |
kW |
160x2 |
Aralıklı çalışma |
| Kesme motor gücü | kW | 11+11 | Aralıklı çalışma |
| Alt köşede bükme yöntemi | Mekanik |
Servo motor
|
|
| Toplama ve kaldırma rak motor gücü | kW |
2.2 |
Aralıklı çalışma |
| Yan akordi bükme sesi |
mm |
200 |
190-210 Otomatik ayarlanabilir yükseklik |
| Akord yüksekliği |
mm |
70-270 |
Alt açı akordu olmadan 250 ve üstü yükseklik |
| Akord genişliği |
mm |
70-90 |
Büyük genişlik |
| Üst ve alt akord çubuklarının çapı | mm |
6-12 |
|
| Yan akordların çapı |
mm |
4-7 |
|
| Akordun uzunluğu |
m |
0.2~14 |
Otomatik ayarlanabilir tonlama
|
| Akordu düzleştirmek |
mm |
± 5 | |
| Akordun yükseklik hatası |
mm |
±2 | |
| Akordun uzunluk hatası | mm/m | ± 5 |
Maksimum hata ±15 mm'den fazla değildir
|
| Açık üst ve alt akord çubuklarının yüksekliği |
mm |
≤ 5 | |
| Üretim hattının hızı |
m |
12-15 |
Gerçek istikrarlı üretim hızı akordun özellikleri ile belirlenir. |
| Hava basıncı | Mpa | ≥ 0.7 | Kullanılan gaz temiz, filtreli ve kurutulmalıdır. |
| Hava tüketimi | M3/dakikada | 3/4.5 | |
| Üretim hattının uzunluğu (uzunluk * genişlik * yükseklik) | mm | Üretim hattının uzunluğu 45000*3000*3500'e uygun olarak ayarlanabilir. | |
| Toplam üretim |
T |
≤18 (ekstra aksesuarlar ve dış kontrol kutuları hariç) | |
| Not: Standart yapılandırmada alt açı bükme mekanizması bulunur. Konut endüstriyelleştirme için yapılandırmada alt açı bükme mekanizması bulunmuyorsa lütfen belirtin. | |||
1.4.1 Ekipman Özellikleri
1. Lastik döşeme çerçevesi
Döner ödeme yöntemi kullanan, maksimum 2 ton yükü olan beş set bar ödeme standı var.
Her ödeme basamağı bağımsız bir hava frenleme cihazı ile donatılmıştır.
Her ödeme standı, çelik çubukların yüzeyinde oksit ölçeklerini kaldırmak için bağımsız bir önceden düzleştirme mekanizmasına sahiptir.
2Düzleştirme ve besleme mekanizması
Çelik çubukların kaburgalarına zarar vermeden iyi düzleme etkisi olan çok tekerlekli düzleme kullanır.
Her besleme mekanizması bağımsız olarak kontrol edilebilir.
3Çelik çubuk depolama mekanizması
Sürekli üretim için uygun ve çelik çubukların karışmasını etkili bir şekilde önleyen tamponlama ve depolama için yeni bir tip açık depolama rafı benimsiyor.
4Terminal Düzeltme Mekanizmi
İkincil terminal düzleştirme, kaynak ve şekillendirmeden önce ana çubuk ve web çubuklarında yapılır.
Bu mekanizma, truss ürünlerinin düzlüğünü ayarlamakta kilit bir rol oynar.
5Web Çubuğu Baskı ve Besleme Mekanizmi
Swing-arm bükme, iyi senkronizasyon ve yüksek istikrarla bir servo motor tarafından çalıştırılan çelik çubukların bükülmesi için kullanılır.
Çelik çubuğun bükülmesi süreklidir (bükme mekanizması, hızlı şekillendirme hızı ile, gecikmeden dairesel ve yukarı ve aşağı salınım hareketinde çalışır).
Çelik çubuk şekillendiren kalıplar, çelik çubukların yüzeyini çizilmesini önlemek için silindirsel yüzeylere sahiptir.
Besleme mekanizması, daha iyi senkronizasyon ve doğruluk ile, bir servomotor tarafından çalıştırılır.iki servo motor mükemmel kombinasyonu durmadan truss pitch değiştirme işlevini fark edebilirsiniz, üretim verimliliğini büyük ölçüde arttırıyor.
6. Kaynak kısmı
İki nokta kaynak makinesi, biri üstte biri de altta, toplamda iki transformatörle.
Kaynak silindirleri küçük bir darbeye, büyük güce, hızlı kaynak hızına ve yüksek kalitede sahiptir.
Kaynak elektrotları krom-tsirkonyum alaşım bakırdan yapılmıştır.
Saldırının şeklini ve boyutunu sağlamak için konumlandırma mekanizması ile donatılmıştır.
İki nokta direnç nokta kaynak yöntemi, diğerlerine kıyasla kurulum gücünü% 60 oranında azaltır ve her kaynak noktasının kaynak parametreleri bağımsız olarak ayarlanabilir.
Dört yönlü elektrot başı, maliyeti 3 kat azaltarak dört kez tekrar kullanılabilir.
7Kesme mekanizması
Kesim işleminden kaynaklanan açık kaynak sorununu etkili bir şekilde çözmek ve kesim sırasında truss'un deformasyonunu ve çarpıtılmasını önlemek için "makara tipi" kesim modu benimsenmiştir.
Hızlı kesme hızı, kaynaklamayı durdurmaya gerek yok.
Ana ve yan güçlendirme kaynak eklemlerinde yüksek dayanıklılıklı kesim için, Çin'den en son geliştirilen yüksek dayanıklı ve sert kalıplı çelik kullanılır.
8Otomatik Toplama ve Yükleme Mekanizması
Otomatik toplama mekanizması, verimliliği arttırarak durmaksızın sürekli üretimi sağlar.
Farklı boyutlardaki, uzun ve kısa çubukları toplayabilir.
Otomatik toplama, yığma ve tramvanların nakli tamamen otomatiktir.
Otomatik toplama ve yığma cihazı operatör sayısını 2'ye düşürüyor.
9Elektrikli Kontrol Sistemi
Yüksek istikrarlı Hechuan kontrol sistemini benimsiyor.
10. işletim sistemi
Çalıştırma düğmeleri ve diğer bileşenler yüksek kaliteli ürünler kullanır.
Ekipmanın çalıştırılması ve ayarlanması kolaydır.
Hız, kaynak parametreleri vb. gibi işlemler uygundur.
1.5Ekipman konfigürasyonu ve bileşen markaları
| Adı | Marka |
Açıklama Yorumlar |
| İşletim Ekranı | Kunlun Tongtai | ARM CPU'su ile çekirdek ve 800MHz ana frekansı olan akıllı IoT dokunmatik ekranıdır. Ürün tasarımı 10 inçlik TFT LCD, çözünürlük 1024 * 600, dört tel dirençli dokunmatik ekran,ve ayrıca McsgPro yapılandırma yazılımı ile önceden yüklü. |
| PLC | Hechuan | Yüksek performans, kompakt yapı, güçlü işlevler ve yüksek istikrar. |
| Servo motor | Hechuan | Yüksek performans, yüksek güvenilirlik ve yüksek kalite. |
| Düşük Voltaj Kontrolü | CHNT | Çinli ünlü bir marka, sabit kalite, yüksek güvenilirlik. |
| Güç kaynağını değiştirmek | Tayvan Mingwei | 30 yıldan fazla araştırma ve üretim deneyimi olan Tayvan'ın tanınmış bir markası. |
| Kaynak Transformörü | Chengtai | Japon kaynak teknolojisini kullanıyor. |
| Hava bileşenleri | Yadeke | Tayvan'ın tanınmış markası, iyi kalite, yüksek güvenilirlik, yüksek yük kapasitesi. |
| Solenoid Valf | Yadeke | Tayvan'ın tanınmış markası, iyi kalite, yüksek güvenilirlik, yüksek yük kapasitesi. |
| Kaynak silindir | Shuangbeili Özel Silindir | Hızlı, yeterli güç ve yüksek istikrar. |
| Kaynak kontrolörü | Şangay Guolong | Sabit ürün performansı ve güvenilir kalite. |
| Redüktör | Zhejiang Tianhong | Istikrarlı ve güvenilir performans. |
| Doğrusal rehber ray | Tayvan Shangyin | Yüksek yük kapasitesi, yüksek hassasiyet, yüksek hız ve yüksek doğruluk. |
| Yükleme | Nsk. | İthalat kalitesi, sabit kalite ve yüksek güvenilirlik. |
| Elektrik Kablosu | Guangdong Yingke | Mükemmel malzeme, güçlü yalıtım, düşük eksantriklik. |
2. Donanımlı truss kalıbı için otomatik kaynak makinesi
2.1 Ekipman Özetleri
Rebar Truss Formwork kaynak üretim hattı, taşıyıcı rulo taşıyıcı, otomatik hizalama, otomatik kılavuzlama, otomatik kaynak, kontrol sistemi vb.Temel olarak galvanizli levha ile çelik telleri kaynak için kullanılır, inşaat endüstrisinde çelik levha ve diğer çelik kalıplamalar (V tipi alt levha ve M tipi alt levha kaynak yapabilir)
2.2 Rebar Truss Formwork kaynak makinesi ekipmanının bileşimi
| - Hayır, hayır. | Makine bileşenleri | miktarı | Teknik Özellikler |
| 1 | Motorlu yükleme çerçevesi | Bir set. | 3 * 3 metre |
| 2 | Motorlu boşaltma makinesi | Bir set. | 3pcs*3 metre |
|
3 |
Kaynak makinesi | Bir set. | Servo motor basamak alarak, elektrot kafası hizalama tıkacı ve rehber cihazı ile su soğutulmuştur. |
| 4 | Elektrikli kontrol sistemi | Bir set. | Zhongda U-Control Akıllı Modülü gibi kontrol sistemini benimsemek |
| 5 | İşletim sistemi | Bir set. | SGMB sistemini kabul edin |
| 6 | Kullanım kılavuzu, rastgele yedek parçalar ve aletler | Bir set. | Standart yapılandırma |
|
7 |
Diğer konfigürasyonlar | Bir set. | Yol gösterici hava sıkıştırması ve hizalama kapak, motorlu alıcı ve besleme çerçevesi ile donatılmıştır. |
| Adlık Voltaj |
380V 50HZ |
| Kaynak transformatör gücü | 3*100KVA |
| Diğer güç | 3kW |
| Adım Tırmanışı | 190mm-210mm (Ayarlanabilir) |
| Kaynak elektrot sayısı | 6 Birim |
| Çalışma masasının yüksekliği | 800 mm |
| İşlenebilir zemin kirişinin uzunluğu | 0.4m-12m |
| Kaynatılabilir levhanın genişliği | 576/600 mm |
| Kaynatılabilir plakanın kalınlığı |
0.4mm-1.0mm |
| Diğer konfigürasyonlar | Yönlendirilmiş pnevmatik presleme ve hizalama durakları ve motorlu alıcı ve besleme çerçevesi ile donatılmıştır. |
| Tüm makinenin ağırlığı | 3T |
2.4 Ekipmanın özellikleri
◆ 576 ve 600 tür katmanlı zemin levhaları üretebilir.
◆ Yabancı kaynak teknolojisini benimsemek, Çin'deki benzer ekipmanlarda kolaylıkla oluşan sızıntı kaynak ve galvanizli plaka bozulması fenomenini önlemek.
◆ Servo motorlu adım atma, daha doğru ve daha hızlı yürümek.
◆ Kompakt ve makul bir yapı, güzel bir görünüm.
◆Toplam kaynak gücü 300KVA'dır.
RUI XIANG
İpliç Rack 10 HP hava soğutmalı Su soğutma ünitesi
Uzunluk*Açıklık*Yükseklik=1610*735*1390mm
Havadan soğutulan kutu tipi su soğutma ünitelerinin teknik özellik parametreleri aşağıdaki tabloda listelenmiştir:
Bypass Valve
1.5 inç boruya bağlayın
Tank kapasitesi 140L
Pompa akışı 9m3/h
|
Ürün
|
Havadan soğutulmuş seri ürünler | |
| RX-10 | ||
| Güç kaynağı | 10P-50Hz-380V | |
| Soğutma suyu akışı m3/s | 6.0 | |
| Toplam güç tüketimi kW | 10.5 | |
|
Soğutma kapasitesi
|
kW | 36 |
| Kcal/saat | 30960 | |
| Türü | Tamamen kapalı kaydırma tipi | |
| Başlama yöntemi | Doğrudan başlangıç | |
| Kondensasyon ünitesi | Türü | Yüksek verimlilikli mor bakır kafesli alüminyum folyo kanatlı + düşük gürültülü fan |
| Soğutma havanın hacmi m3/s | 12000 | |
| Birim sayısı | 1 | |
| Soğutucu | Türü | R22 |
| Dahili su pompası kW | 1.5 | |
|
Buharlaştırıcı
|
Birim sayısı | Yüksek verimlilikli su tankı bobin tipi |
| Türü | 1 | |
| Boru çapı | DN40 | |
| Güvenlik koruma cihazları | Yüksek ve düşük voltaj koruması, buzlama karşı koruma (iki kat), güvenlik valfi, aşırı yük koruması, alt faz, ters faz, alt voltaj, aşırı voltaj, su akışı koruması vb. | |
| Güvenlik koruma cihazı | Uzunluk | 1610 |
| Genişliği | 735 | |
| Yükseklik | 1390 | |
| Genel Boyut | Kilo | 326 |
4. Hava kompresörü
KAIZEN BK Serisi 37kW vida kompresör Destek parametreleri
BK serisi yeni vidalı kompresör insanileştirilmiş insan-makine arayüzü görüntüleme ve kontrol sistemi.
Basit ve kullanışlı işlem
Operasyon durumu bir bakışta görülebilir.
BK Serisi vida kompresörü 24 saat bakımsız çalışabilir.
Anormallikler meydana geldiğinde Çin dilinde bakım veya onarım istenir.
Yedek çıkış arayüzü ile, zincir kontrolünü ve birden fazla ünitenin uzaktan teşhis kontrolünü gerçekleştirebilir.
BK Serisi Yeni vidalı kompresör, yerleşik yağ ayırma sistemi
Dahili yağ ayırma tasarımının benimsenmesi, yağ-hava ayırma etkisini sağlar ve yağ tüketimini azaltır ve ürün kalitesi tasarımın en başından itibaren tamamen garanti edilir.
BK serisi yeni tip vida hava kompresörü yüksek verimli hava giriş kontrol valfi.
Aç/Kapat kontrol modu
Kontrol valfi ile yağ püskürtme tasarımı
BK serisi vida kompresörleri, düşük tüketim, yüksek verimlilik motorlarının yeni bir nesline sahiptir.
Yüksek başlangıç tork
İzolasyon sınıfı F, koruma sınıfı IP54
SKF rulmanları, düşük gürültü, uzun kullanım ömrü
. Yakıt doldurma cihazı ile, makineyi durdurmadan yakıt doldurulabilir.
| Serbestleme basıncı Mpa |
0.8 |
| Serbestleme hacmi m3/dakika | 5.5 |
| Motor gücü kW | 37 |
| Egzoz ara yüzü | G11/2 |
| Gürültü db ((A) | 67 |
| Ağırlık KG | 730 |
| Toplam boyut mm | 1240*1030*1435 |
5.Finer basıncı(Türü"V" )
Süreç akışı: Çıkartma → Yönlendirilmiş besleme → Rulo oluşturma → Rulo oluşturmada kesme → Rulo oluşturma → Bitmiş ürünlerin çıkışı
| Ana motor gücü | 4kW ((Döner Sikloid Redüksiyon Motoru) |
| PLC ve frekans dönüştürücü | Delta (PLC mikro bilgisayar kontrol sistemi: panellerin sayısını ve uzunluğunu otomatik olarak kontrol eder) |
| Dokunmatik ekran | WEINVIEW.CO., LTD (Tayvan) |
| Hidrolik kalıp kesme mekanizması | Kalıplama kesimi |
| Besleme genişliği | 625/600 |
| Plaka presleme için uygundur | 0.4·0.7mm (G300'e kadar çıkış sertliği olan galvanizli çelik levha) |
| Formlama hızı | 1015m/min |
| Form geçişleri sayısı | 12 |
| Toplam ağırlık | Yaklaşık 3.5 ton. |
| İndirim rafı | 1 birim |
