I. İş teklifi
Akıllı CNC Truss kaynak üretim hattı Profesyonel Üretici
| SGHJ-IV Akıllı CNC Truss kaynak üretim hattı fiyatlandırması | |||||||||
| Çıktı birimi: Shandong Shiguang Machinery Technology Co., Ltd. | |||||||||
|
Seri - Hayır, hayır. |
Ekipmanın adı | Ekipman modeli | Birimler |
miktarı |
Maliyet fiyatı (RMB) |
miktarı (RMB) |
|||
| 1 | Kare boru rebar truss kaynak üretim hattı | SGHJ-IV | Birim | 1 | |||||
| 2 | Vuruşlu hava kompresörü | KAIZEN BK serisi 37kw | Birim | 1 | |||||
| 3 | Soğutma suyu makinesi | RX-10A | Birim | 1 | |||||
| 4 | Rebar kaynak makinesi | 25kva | Birim | 1 | |||||
| Toplam | RMB: RMB büyük harflerle: | ||||||||
| Not: Bu fiyata vergi, nakliye, hata ayıklama ve kurulum ücreti, eğitim ücreti dahil. | |||||||||
| Şirketimiz araştırma ve geliştirme ve çelik truss kaynak üretim hattının üretimi üzerine odaklanır, uzmanlaşmış ve verimli teknoloji araştırma ve geliştirme ekibi ile,Şirket teknolojik yeniliğe önem veriyor, bağımsız inovasyon yoluna girmeye ısrar eder, piyasa talebini karşılamak için ürün yapısını sürekli olarak ayarlar,ve bir dizi tanınmış işletme ile uzun vadeli ortaklık kurar. | |||||||||
2Ödeme yöntemi, ödeme süresi ve mülkiyet haklarının sahibi:
1Sözleşmenin imzalanmasından sonraki üç gün içinde toplam sözleşme fiyatının %30'unu depozito olarak ödemek;
2Taşıma için ödeme: sözleşme mallarının gönderilmesinden önce toplam sözleşme fiyatının %60'ı;
3Kurulum ücreti: ekipman kurulumundan sonraki yedi gün içinde ödenecek olan toplam sözleşme fiyatının %5'i;
4.Garanti depozitosu: geri kalan% 5 garanti olarak; 1 yıllık garanti süresi, garanti süresi faizsiz olarak üç gün içinde ödenir;
5.A tarafı, bu sözleşme kapsamında ödeme tamamıyla yapılmadan önce malların mülkiyetini korur; B tarafı, ekipman için sözleşilen ödeme yöntemine uygun olarak ödeme yapar, aksi takdirde,Taraf A, hizmeti askıya alma hakkına sahiptir..
▶ Para gönderme bilgileri
Şirket adı: Shandong Time Machinery Technology Co. Ltd.
Vergi kimliği numarası: 91370811MA3EP7HT68
Hesap numarası: 815010601421010400
Banka: Jining Bank Xicheng Alt Şubesi
Adres: Jining Ekonomik Kalkınma Bölgesi, Shandong Eyaleti, Jiafeng Yolu'nun doğusunda, Ruixiang Yolu'nun kuzeyinde (Shandong Taifeng Mühendislik Grubu Co., Ltd. bahçesi) Tel: 13954713947
II. Montajı Yapılmamış Şifreleme Çubuk Yereği Projesi'ne Giriş
1Proje genel bakışı

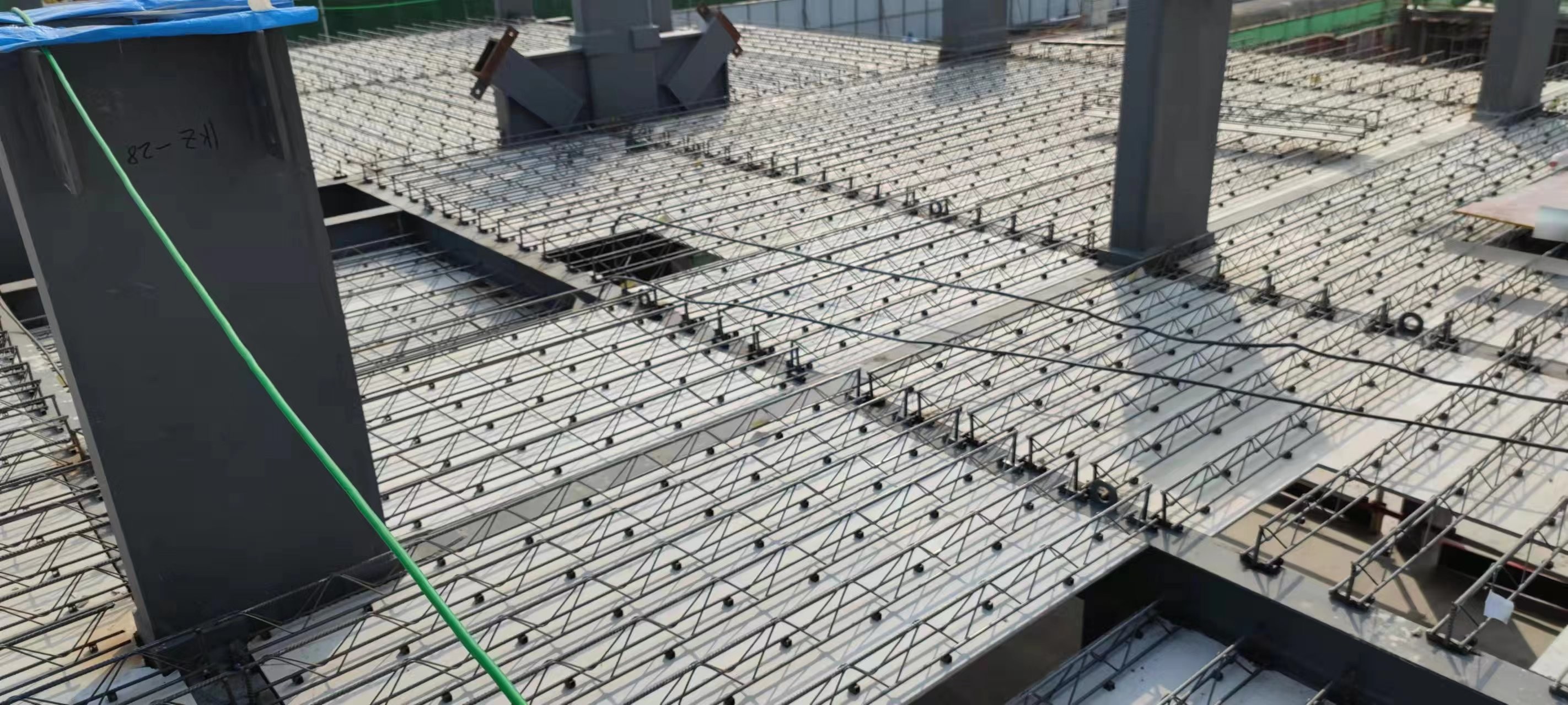

Birleştirilmemiş kalıplandırma güçlendirilmiş truss zemini yeni bir yeşil tahta türü kullanır.İthalat edilen doğal ahşap hamuru ile ana takviye lifYüksek basınç altında basılmış özel kalıplama ve yüksek sıcaklıkta buhar oksijeni ile yapılır.plaka ile beton veya harç arasındaki yapışkanlık kuvvetini sıradan düz levhalara kıyasla %50'den fazla arttırabilir- Tahta ile beton veya harç arasındaki zayıf yapışmanın neden olduğu ayrılma sorununu etkili bir şekilde çözüyor ve tahta deformasyonunu sınırlıyor,Böylece tahta deformasyonundan kaynaklanan bitkinin çatlaması problemini çözüyor.
Yeni yeşil alt tahta, özel kendi kendine bağlayıcı vidalar ve otomatik vida kilitleme makinesinin bağlantı tabanı kullanılarak güçlendirilmiş çerçeveye sabitlenir.Mekanikleşme ve endüstriyel üretimi gerçekleştirir., basit inşaat teknolojisi, uygun inşaat ve nakliye, alt tahtanın düz yüzeyi.Şu anda piyasada mevcut olan katmanlı tahtaları ve yerine dökülen zemin çerçevesini tamamen değiştirebilir, sökümsüz, alçısız, hızlı montaj, inşaat süreçlerinin azaltılması, taşıma maliyetlerinin düşürülmesi, neredeyse hiçbir kayıp, kapalı ağ yüksekliğinin sağlanması,ve inşaat maliyetlerini azaltmak, vb. prefabrik evlerde lamine levhaların kullanımında mevcut bilinen sorunları büyük ölçüde çözüyor ve çeşitli inşaat projelerinde, örneğin oteller, ofis binaları,okullar, konut binaları, hastaneler, depolar, otoparklar ve çok katlı endüstriyel binalar.muazzam bir pazar potansiyeline sahip.

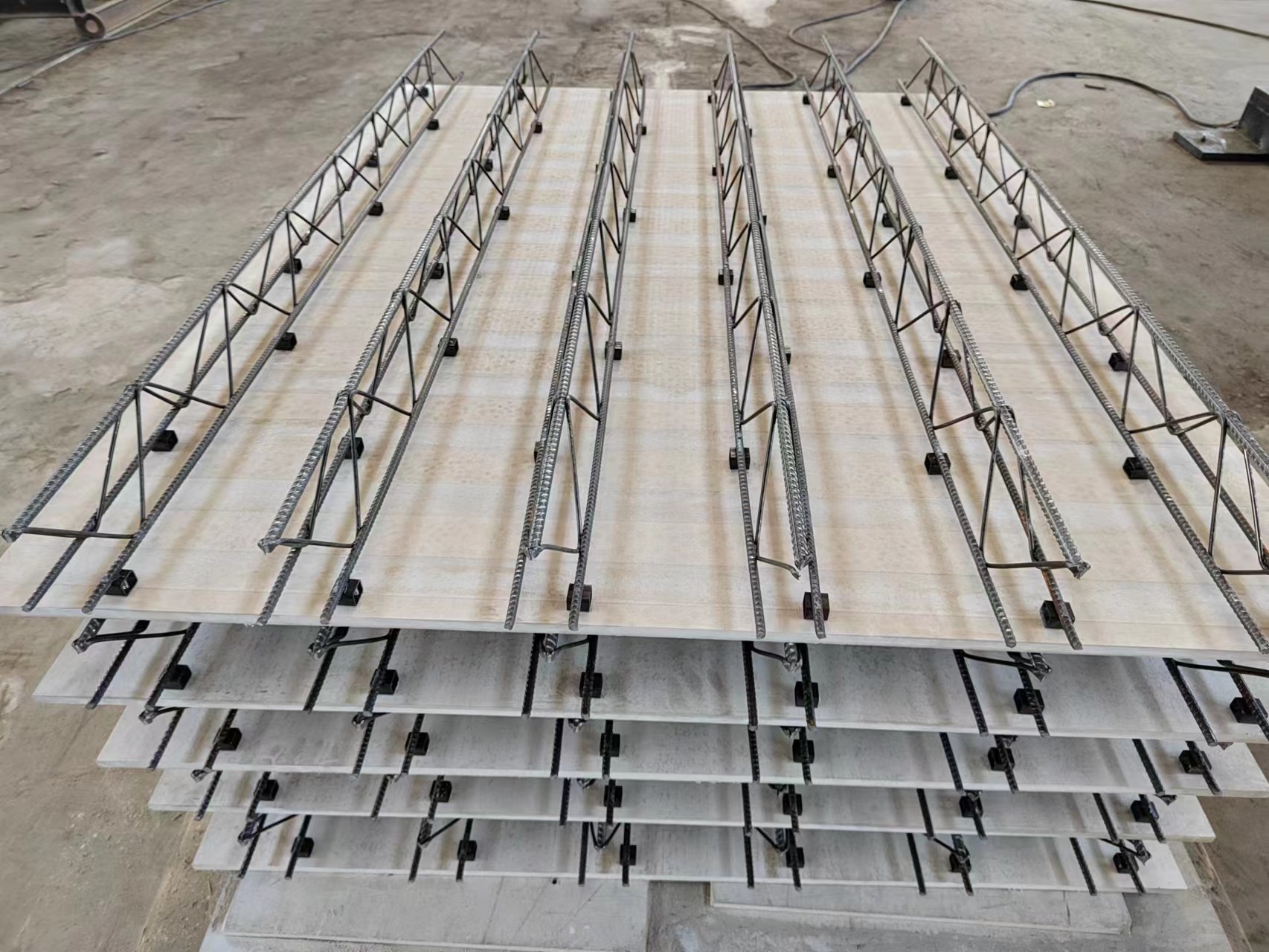

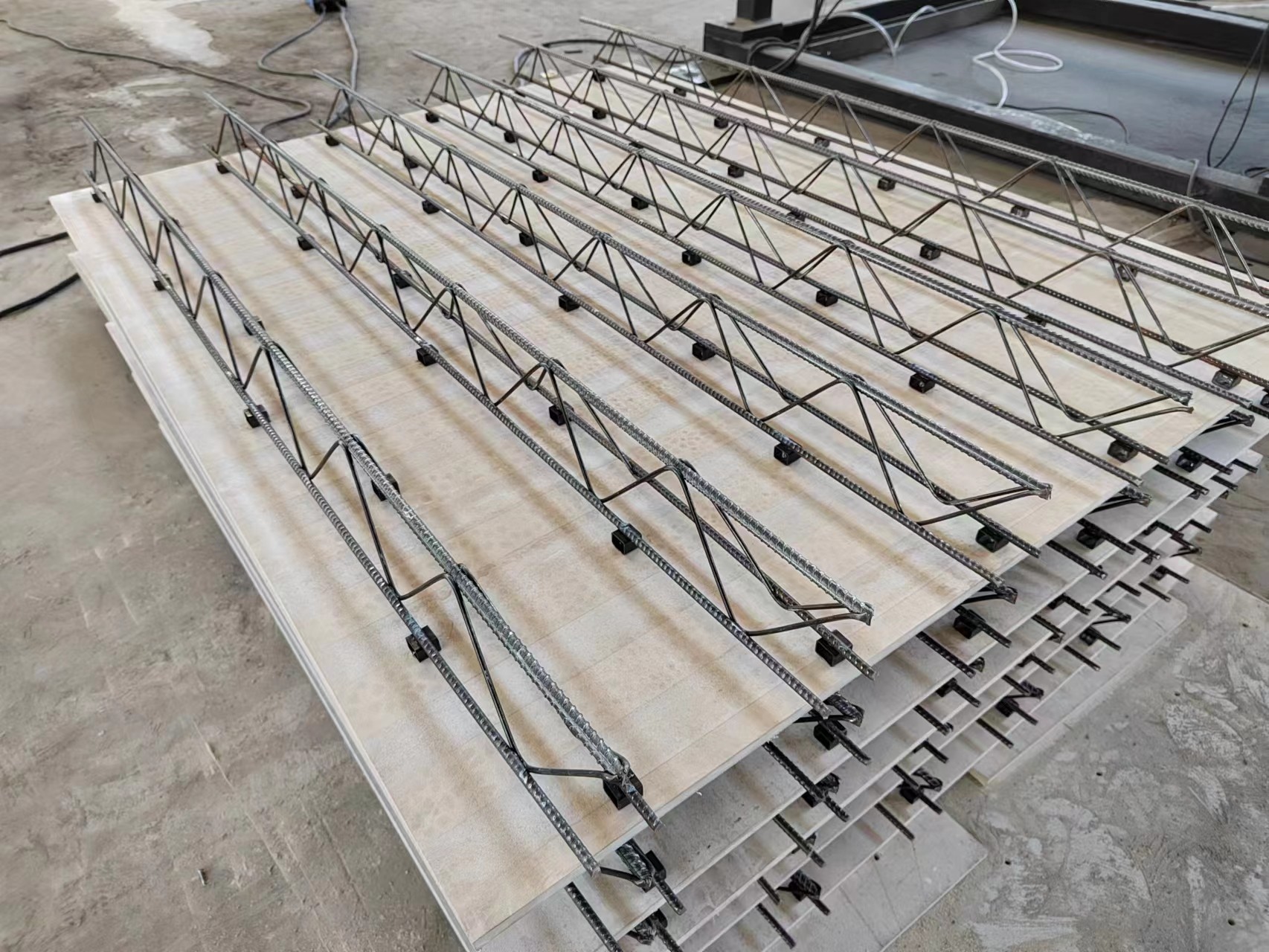

2Montaj edilmemiş çerçeve çerçeve zemin bitmiş ürün (doğru açı)
III. Ekipmanın Performansı ve Teknik Parametreleri
1Çelik çubuk üretim hattının teknik parametreleri

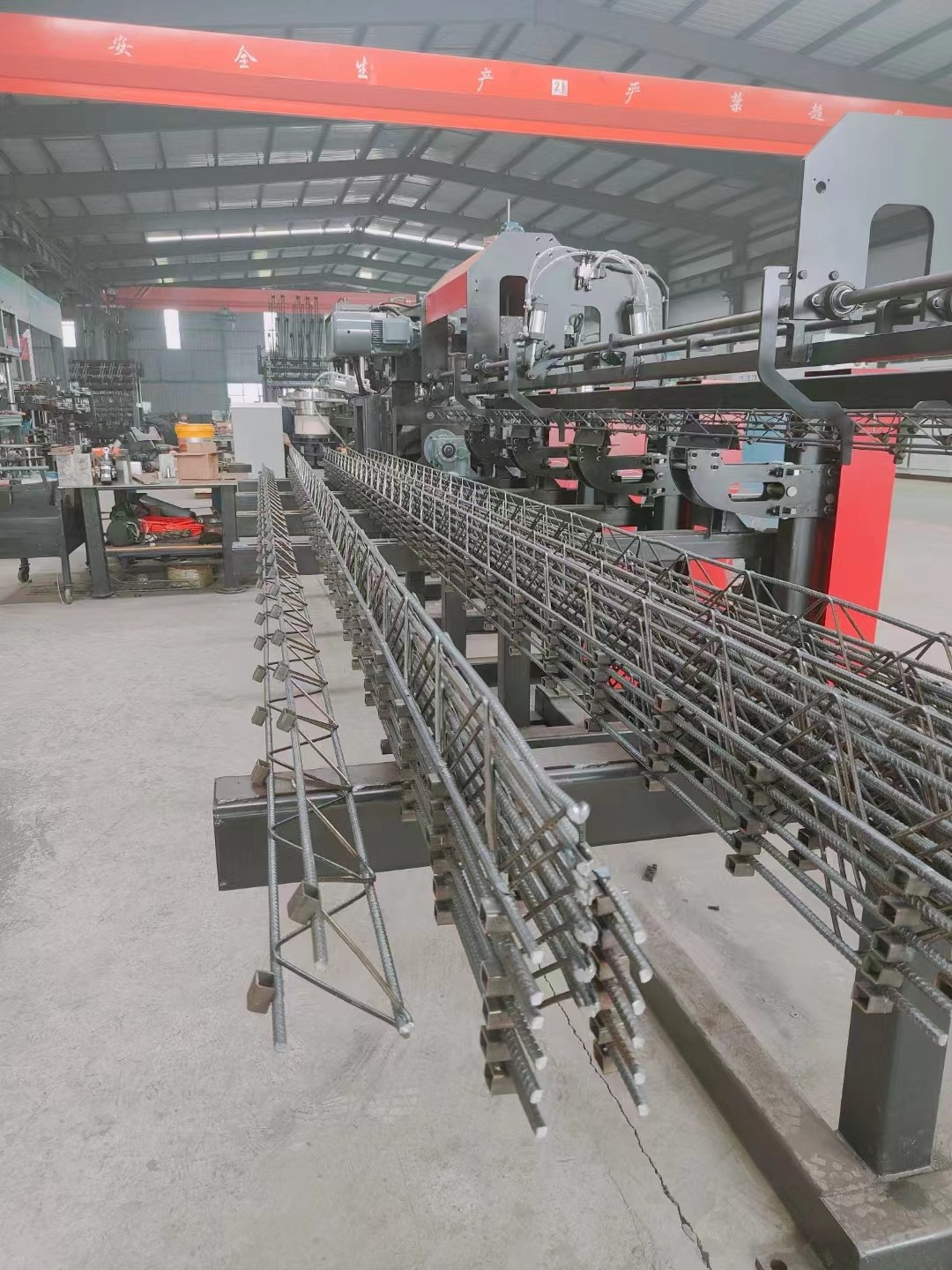

1.1 Ekipman Özetleri
Kare boru armatür tesisi üretim hattı, armatür sarma boşaltma, armatür düzleştirme, yan çubuk bükme, kaynak şekillendirme, otomatik kılcılık entegre eden tamamen otomatik bir üretim hattıdır.ve bitmiş ürünün toplanması, yıkım dışı kalıplandırılmış armatür testikleri, zemin kirişleri için armatür testikleri ve montajlı binalar için PC armatür testikleri üretebilir,bina inşası (ön pozisyonlu zemin kirişleri) ve yüksek hızlı demiryolu inşası (iki bloklu demiryolu yatak) alanlarında yaygın olarak kullanılan.
Karesi tüpler için kaynak ekipmanları:
| - Hayır, hayır. | Ekipman bileşenleri | miktarı | Teknik Özellikler |
| 1 | Kare tüp bağlantısı titreşimli plaka toplayıcı | İki set. | Vibratör besleme, konveyör şerit, stok |
| 2 | Yüksek hızlı kaynak sistemi | İki set. | Yüksek hızlı silindirlerden oluşur, krom-tsirkonyum kaynaklı elektrotlar |
| 3 | Pnömatik besleme bileşenleri | İki set. | Bağlantı parçalarının otomatik yüklenmesi için |
| 4 | Kaynak kalıpları ve kaynak güç kaynakları | Bir set. | Saldırma güç kaynağından, bağlantı parçaları için kalıpların sabitlenmesinden oluşur |
| 5 | Kaynak soğutma suyu sistemi | Bir set. | Bağlantı parçalarının kaynaklanması için soğutma |
| 6 | Hareketli parçaların ayarlanması | Bir set. | Bağlantı parçalarının kaynak konumunu ayarlamak için |
1.2 Ekipman Rebar Truss üretim hattının bileşimi:
| - Hayır, hayır. | Ekipman bileşenleri | miktarı | Teknik Özellikler |
| 1 | Kablo yatırma rafı | Bir set. | Vertikal Kablo Taşıma Rack, fren ile yastıklanmış |
| 2 | Düzleştirme ve besleme mekanizması | Bir set. | Rebar kaburgalarına zarar vermeden mükemmel düzleme etkisiyle çok tekerlekli düzlemeyi benimser; Üç yavaşlatma motoru ile çift tahrikli tel besleme. |
| 3 | Malzeme depolama mekanizması | Bir set. | Sürekli üretimi sağlayan ve armatür birikimini etkili bir şekilde önleyen, yumuşak depolama depolamasını kullanan yeni bir tip açık depolama rafıyla donatılmıştır. |
| 4 | Terminal düzeltme mekanizması | Bir set. | İkinci aşamalı terminal düzleştirme, kaynak ve şekillendirmeden önce beş silindir düzleştirme yöntemi kullanılarak ana takviye ve çapraz elemanlarda gerçekleştirilir.Truss ürünlerinin düzlüğünün sağlanması. |
| 5 | Çapraz Üye Eğme Mekanizmi | Bir set. |
1) Salıncak çubuğu bükme, iyi senkronizasyon ve yüksek istikrar sağlayan bir servo motor tarafından çalıştırılır. 2) Tel besleme mekanizması, daha iyi senkronizasyon ve daha yüksek doğruluk sağlayan başka bir servo motor tarafından çalıştırılır.İki servo motorunun mükemmel işbirliği makineyi durdurmadan truss pitch değişimini sağlar, üretim verimliliğini önemli ölçüde arttırıyor.
|
| 6 | Kaynak Ana Birimi | Bir set. | Toplamda 2 transformatör kullanan iki nokta kaynak kullanılır, bu da kaynak transformatörlerinin toplam güç tüketimini yüzde 60'tan fazla azaltır. |
| 7 | Bükme mekanizması | Bir set. | Servo-mekanik bükme, daha hızlı hız, daha az gürültü, daha yüksek istikrar. |
| 7 | Kesme mekanizması | Bir set. | Kesim işleminden kaynaklanan açık kaynak sorununu etkili bir şekilde çözmek için "makara tipi" kesim modunu kullanır..Kesim pozisyonu ayarlaması, servo motor tarafından kontrol edilir ve makineyi durdurmadan herhangi bir uzunlukta kirişleri kesmeyi sağlar. |
| 8 | Toplu Toplama Mekanizması | Bir set. | Otomatik yığma |
| 9 | Elektrikli Kontrol Sistemi | Bir set. | |
| 10 | İşletim Sistemi | Bir set. |
İşletim düğmeleri ve diğer bileşenler yüksek kaliteli Uyumlu ekipman çalıştırılması ve ayarlanması Hızın, kaynak parametrelerinin vb. Truss rezervasyon sistemi
|
| 11 | Kullanım Kılavuzu, Yedek Parçalar ve Araçlar | Bir set. |
Standart yapılandırma
|
1.3 Ekipmanın teknik parametreleri:
| Swing Arm | Birimler | miktarı | Not: |
| Tel yatırma rafının yük kapasitesi | Kilo | 2000 | Üst kordonun yüksekliği 2 metreyi, yan kordonun yüksekliği de 1,3 metreyi geçmemelidir. |
| Tel yatırma raflarının sayısı | Birim | 5 | |
| Yan çelik şekillendirme motorunun gücü | kW | 7.5 | |
| Kaynak Transformörünün Gücü | kW | 160x3 | Arka tarafta eklenen kare boru kaynak transformatörü ile aralıklı çalışma |
| Kesme motor gücü | kW | 11+11 | Kendi geliştirilen kaldırma makası kesintisiz operasyonu benimsemek |
| Toplama ve kaldırma rak motor gücü | kW | 2.2 | Aralıklı çalışma |
| Yan akordi bükme sesi | mm | 200 | |
| Akord yüksekliği | mm | 70-270 | Alt açı akordu olmadan 250 ve üstü yükseklik |
| Akord genişliği | mm | 70-90 | Büyük genişlik |
| Üst ve alt akord çubuklarının çapı | mm | 6-12 | |
| Yan akordların çapı | mm | 4-7 | |
| Akordun uzunluğu | m | 2 ~ 14 |
Otomatik ayarlanabilir tonlama
|
| Akordu düzleştirmek | mm/m | ± 5 | |
| Akordun yükseklik hatası | mm | ±2 | |
| Akordun uzunluk hatası | mm/m | ± 5 |
Maksimum hata ±15 mm'den fazla değildir
|
| Açık üst ve alt akord çubuklarının yüksekliği | mm | ≤ 5 | |
| Üretim hattının hızı | m | 6-8 |
Gerçek istikrarlı üretim hızı akordun özellikleri ile belirlenir. (Normal truss, üretim hızı: 12-14 metre) Çapraz boru bağlantıları üretim sürecinde eklenirse hız etkilenecektir. |
| Hava basıncı | Mpa | ≥ 0.7 | Kullanılan gaz temiz, filtreli ve kurutulmalıdır. |
| Hava tüketimi | M3/dakikada | 3/4.5 | |
| Üretim hattının uzunluğu (uzunluk * genişlik * yükseklik) | mm | Üretim hattının uzunluğu 45000*3000*3500'e uygun olarak ayarlanabilir. | |
| Toplam üretim | T | ≤18 | |
| Not: Standart yapılandırmada alt açı bükme mekanizması bulunur. Konut endüstriyelleştirme için yapılandırmada alt açı bükme mekanizması bulunmuyorsa lütfen belirtin. | |||
1.4.1 Ekipmanın özellikleri
1. Lastik döşeme çerçevesi
l Döner ödeme yöntemi kullanan, maksimum 2 ton yükü olan beş set çubuk ödeme standı vardır.
Her ödeme basamağı bağımsız bir hava frenleme cihazıyla donatılmıştır.
l Her bir ödeme basamağı, çelik çubukların yüzeyinde oksit ölçeklerini kaldırmak için bağımsız bir önceden düzleştirme mekanizmasına sahiptir.
2Düzleştirme ve besleme mekanizması
l Çelik çubukların kaburgalarına zarar vermeden iyi düzleme etkisi olan çok tekerlekli düzleme kullanılır.
l Her besleme mekanizması bağımsız olarak kontrol edilebilir.
3Çelik çubuk depolama mekanizması
Bu, sürekli üretim için uygun ve çelik çubukların karışmasını etkili bir şekilde önleyen yeni bir tür açık depolama rafını kabul eder.
4Terminal Düzeltme Mekanizmi
l İkinci terminal düzleştirme, kaynak ve şekillendirmeden önce ana çubuk ve web çubuklarında yapılır.
Bu mekanizma, truss ürünlerinin düzlüğünü ayarlamakta kilit rol oynar.
5Web Çubuğu Baskı ve Besleme Mekanizmi
l Swing-arm bükme, iyi senkronizasyon ve yüksek istikrarla bir servo motor tarafından çalıştırılan çelik çubukların bükülmesi için kullanılır.
1 Çelik çubuğun bükülmesi süreklidir (bükme mekanizması, hızlı şekillendirme hızı ile dairesel ve yukarı ve aşağı salınım hareketinde, gecikmeden çalışır).
l Çelik çubuk şekillendirme kalıpları, çelik çubukların yüzeyini kaşınmasını önlemek için silindirsel yüzeylere sahiptir.
6. Kaynak kısmı
İki nokta kaynak makinesi, biri üstte biri de altta, toplamda iki transformatör.
Dört tane alt basınç silindirleri iyi senkronize ediliyor.
Kaynak silindirleri küçük bir darbeye, büyük güce, hızlı kaynak hızına ve yüksek kalitelere sahiptir.
Kaynak silindirleri yüksek kaliteli markalardan kullanılır ve hava sıkıştırılmıştır.
Kaynak elektrotları krom-zirkonyum alaşımı bakırdan yapılmıştır.
ısıtıma şeklini ve boyutunu sağlamak için konumlandırma mekanizması ile donatılmıştır.
l İki nokta direnç nokta kaynak yöntemi, diğerlerine kıyasla kurulum gücünü %60 azaltır ve her kaynak noktasının kaynak parametreleri bağımsız olarak ayarlanabilir.
l Dört yönlü elektrot kafası, maliyeti üç kat azaltarak dört kez tekrar kullanılabilir.
7Çerez tüp kaynak mekanizması
l titreşimli plaka yükleme mekanizması olarak kullanılır ve yükleme hızı istikrarlıdır ve yüksek verimlidir.ve kaynak direnci kaynak ile tamamlanır.
8Kesme mekanizması
l Kesim işleminden kaynaklanan açık kaynak sorununu etkili bir şekilde çözmek ve kesim sırasında traç'in deformasyon ve çarpıtılmasını önlemek için "makara tipi" kesim modu benimsenmiştir.
Hızlı kesim, kaynaklamayı durdurmaya gerek yok.
l Ana ve yan güçlendirme kaynak eklemlerinde yüksek dayanıklılıklı kesim için, Çin'den en son geliştirilen yüksek dayanıklılıklı ve sert kalıplı çelik kullanılır.
8Otomatik Toplama ve Yükleme Mekanizması
Otomatik toplama mekanizması, verimliliği arttırarak durmaksızın sürekli üretimi sağlar.
Farklı boyutlardaki, uzun ve kısa çubukları toplayabilir.
Çubukların otomatik toplanması, yığılması ve sevkiyatı tamamen otomatiktir.
Otomatik toplama ve yığma cihazı operatör sayısını 2'ye düşürür.
10Elektrikli Kontrol Sistemi
Yüksek istikrarlı Hechuan kontrol sistemini benimsiyor.
11. işletim sistemi
L İşletim düğmeleri ve diğer bileşenler yüksek kaliteli ürünler kullanır.
I Ekipmanın çalıştırılması ve ayarlanması kolaydır.
Hız, kaynak parametreleri vb. gibi işlemler uygundur.
1.5 Ekipman konfigürasyonu ve bileşen markaları
| Adı | Marka |
Açıklama Yorumlar |
| İşletim Ekranı | Kunlun Tongtai | ARM CPU'su ile çekirdek ve 800MHz ana frekansı olan akıllı IoT dokunmatik ekranıdır. Ürün tasarımı 10 inçlik TFT LCD, çözünürlük 1024 * 600, dört tel dirençli dokunmatik ekran,ve ayrıca McsgPro yapılandırma yazılımı ile önceden yüklü. |
| PLC | Hechuan | Yüksek performans, kompakt yapı, güçlü işlevler ve yüksek istikrar. |
| Servo motor | Hechuan | Yüksek performans, yüksek güvenilirlik ve yüksek kalite. |
| Düşük Voltaj Kontrolü | CHNT | Çinli ünlü bir marka, sabit kalite, yüksek güvenilirlik. |
| Güç kaynağını değiştirmek | Tayvan Mingwei | 30 yıldan fazla araştırma ve üretim deneyimi olan Tayvan'ın tanınmış bir markası. |
| Kaynak Transformörü | Chengtai | Japon kaynak teknolojisini kullanıyor. |
| Hava bileşenleri | Yadeke |
Tayvan'ın tanınmış markası, iyi kalite, yüksek güvenilirlik, yüksek yük kapasitesi.
|
| Solenoid Valf | Yadeke | |
| Kaynak silindir | Shuangbeili Özel Silindir | Hızlı, yeterli güç ve yüksek istikrar. |
| Kaynak kontrolörü | Şangay Guolong | Sabit ürün performansı ve güvenilir kalite. |
| Redüktör | Zhejiang Tianhong | Istikrarlı ve güvenilir performans. |
| Doğrusal rehber ray | Tayvan Shangyin | Yüksek yük kapasitesi, yüksek hassasiyet, yüksek hız ve yüksek doğruluk. |
| Yükleme | Nsk. | İthalat kalitesi, sabit kalite ve yüksek güvenilirlik. |
| Elektrik Kablosu | Guangdong Yingke | Mükemmel malzeme, güçlü yalıtım, düşük eksantriklik. |
Havadan soğutulan kutu tipi su soğutma ünitelerinin teknik özellik parametreleri aşağıdaki tabloda listelenmiştir:
| Ürün | Havadan soğutulmuş seri ürünler | |
| RX-10 | ||
| Güç kaynağı | 10P-50Hz-380V | |
| Soğutma suyu akışı m3/s | 6.0 | |
| Toplam güç tüketimi kW | 10.5 | |
|
Soğutma Kapasite
|
kW | 36 |
| Kcal/saat | 30960 | |
| Türü | Tamamen kapalı kaydırma tipi | |
| Başlama yöntemi | Doğrudan başlangıç | |
| Kondensasyon ünitesi | Türü | Yüksek verimlilikli mor bakır kafesli alüminyum folyo kanatlı + düşük gürültülü fan |
| Soğutma havanın hacmi m3/s | 12000 | |
| Birim sayısı | 1 | |
| Soğutucu | Türü | R22 |
| Dahili su pompası kW | 1.5 | |
|
Buharlaştırıcı
|
Birim sayısı | Yüksek verimlilikli su tankı bobin tipi |
| Türü | 1 | |
| Boru çapı | DN40 | |
| Güvenlik koruma cihazları | Yüksek ve düşük voltaj koruması, buzlama karşı koruma (iki kat), güvenlik valfi, aşırı yük koruması, alt faz, ters faz, alt voltaj, aşırı voltaj, su akışı koruması vb. | |
| Güvenlik koruma cihazı | Uzunluk | 1610 |
| Genişliği | 735 | |
| Yükseklik | 1390 | |
| Genel Boyut | Kilo | 326 |
. KAIZEN BK Serisi 37KW vida kompresör Destek parametreleri
. BK serisi yeni vida kompresör insanileştirilmiş insan-makine arayüzü görüntüleme ve kontrol sistemi.
Basit ve uygun bir işletim.
İşleme durumu bir bakışta görülebilir.
BK Serisi vida kompresörü 24 saat bakımsız çalışabilir.
Anormallikler meydana geldiğinde Çin dilinde bakım veya onarım istenir.
Yedek çıkış arayüzü ile, zincir kontrolünü ve birden fazla ünitenin uzaktan teşhis kontrolünü gerçekleştirebilir.
BK Serisi Yeni vidalı kompresör, yerleşik yağ ayırma sistemi
Dahili yağ ayırma tasarımının benimsenmesi, yağ-hava ayırma etkisini sağlar ve yağ tüketimini azaltır ve ürün kalitesi tasarımın en başından itibaren tamamen garanti edilir.
. BK serisi yeni tip vida hava kompresörü yüksek verimlilikli hava giriş kontrol valfi.
. Aç/Kapat kontrol modu
. Kontrol valfi ile yağ püskürtme tasarımı
BK serisi vida kompresörleri, düşük tüketim, yüksek verimlilik motorlarının yeni bir nesline sahiptir.
. Yüksek başlangıç tork
. yalıtım sınıfı F, koruma sınıfı IP54
SKF rulmanları, düşük gürültü, uzun kullanım ömrü
. Yakıt doldurma cihazı ile, makineyi durdurmadan yakıt doldurulabilir.
| Serbestleme basıncı Mpa | 0.8 |
| Serbestleme hacmi m3/dakika | 5.5 |
| Motor gücü kW | 37 |
| Egzoz ara yüzü | G1 1/2 |
| Gürültü db ((A) | 67 |
| Ağırlık KG | 730 |
| Toplam boyut mm | 1240*1030*1435 |
