Katalog
1İş teklifleri.2
2Ekipmanın performansı ve teknik parametreleri6
1Çelik çubuk çubuğu üretim hattının teknik parametreleri 6
1.1 Ekipman Özetleri 6
1.2 Çelik çubuk tesisi üretim hattının ekipman bileşimi 6
1Ekipmanın teknik parametreleri: 7
1.4 Ekipmanın özellikleri 8
1.5 Ekipman konfigürasyonu ve orijinal marka 10
2Soğuk su makinesi 11
2.1 Hava soğutmalı kutu tipi soğutucunun teknik özellikleri: 11
3. Hava kompresörü 12
1. vida hava kompresörünün teknik parametreleri 13
1- İş teklifi.

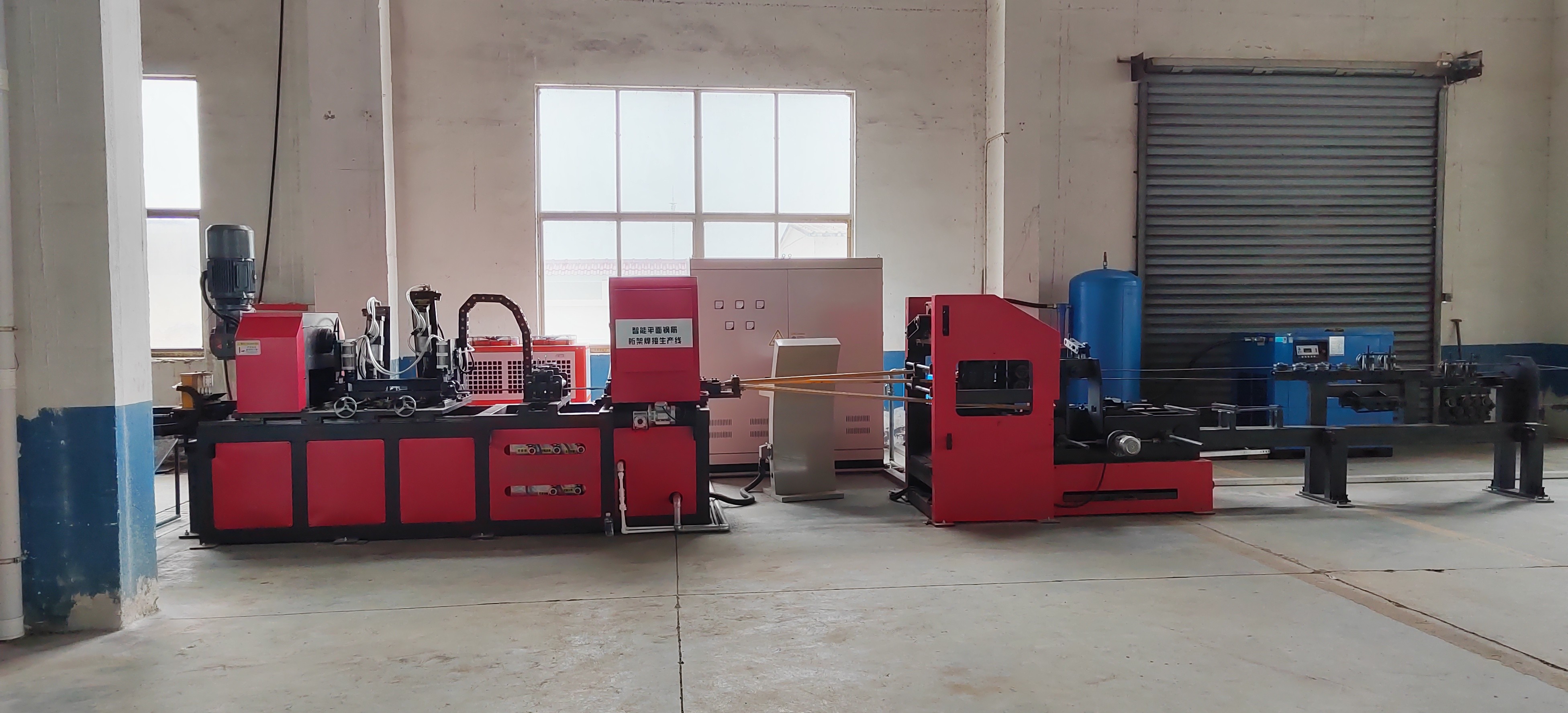

Akıllı CNC truss kaynak üretim hattı profesyonel üreticisi
| SGHJ-akıllı CNC truss kaynak üretim hattı teklif sayfası | ||||||
| Çıktı birimi: Shandong Time Machinery Technology Co., Ltd. | ||||||
| Sipariş numarası | Cihaz adı | Birim türü | birim | miktarı | Birim fiyatı (RMB) | Para miktarı (RMB) |
| 1 | Çelik çubuk traç kaynak üretim hattı | SGHJpm-100 | Taizhou'nun kısaltması | 1 | ||
| 2 | Vuruşlu hava kompresörü | Kaishan, BK22kw | Taizhou'nun kısaltması | 1 | ||
| 3 | soğutma suyu makinesi | RX-05A | Taizhou'nun kısaltması | 1 | ||
| 4 | Çelik çubuk kıçlı kaynak | 25kva | Taizhou'nun kısaltması | 1 | ||
| miktarı | Toplam ekipman ödemesi: RMB sermaye: | |||||
| Not: Bu fiyat, nakliye, devreye alma ve kurulum ücreti ve eğitim ücreti dahil olmak üzere vergi (13% KDV) içerir. | ||||||
| Şirket, çelik truss kaynak üretim hattının araştırma ve geliştirme ve üretimine odaklanır, profesyonel ve verimli bir teknoloji araştırma ve geliştirme ekibine sahiptir,Şirket teknolojik yeniliğe büyük önem vermektedir., bağımsız inovasyon yoluna bağlı kalır, sürekli olarak ürün yapısını piyasa talebini karşılamak için ayarlar ve bir dizi tanınmış işletme ile uzun vadeli ortaklıklar kurdu. | ||||||
Şirket adı: Shandong Time Machinery Technology Co., Ltd.
Vergi kimliği numarası: 91370811MA3EP7HT68
Şirket hesabı numarası: 815010601421010400
Banka: Xicheng Alt Şubesi, Jining Şehri Bankası
Adres: Jiafeng Yolu'nun doğusunda, Ruixiang Yolu'nun kuzeyinde, Jining Ekonomik Kalkınma Bölgesi, Shandong Eyaleti (Shandong Taifeng Mühendislik Grubu Co., Ltd.'nin hastanesinde)
2Ekipmanın performansı ve teknik parametreleri
1Çelik çubuk tesisi üretim hattının teknik parametreleri
1.1 Ekipman Özetleri
Güçlendirme truss üretim hattı çelik sarmal, güçlendirme düzleştirme, yan çubuk bükme, kaynak şekillendirme, otomatik kesme,Tam otomatik üretim hattının entegrasyonunda bitmiş agregat, çelik truss ile düz çelik truss zemini üretebilir, ayrıca bina inşaatında yaygın olarak kullanılan çelik truss'ten prefabrik bina üretebilir (truss zemin zeminden),Termal yalıtım duvar levhası inşaatı ve diğer alanlar.
1.2 Çelik çubuk tesisi üretim hattının ekipman bileşimi:
| Sipariş numarası | Ekipman bileşenleri | miktarı | teknik özellik |
| 1 | Çelik çubuk çerçevesi | Birisi hazır. | Dikey yatırma hattı çerçevesi |
| 2 | Doğrudan besleme mekanizması | Birisi hazır. | Çeşitli düzleştirme turları kullanmak, düzleştirme etkisi iyidir, çelik kaburgaları incitmez, yavaşlama motoru tahrik tel. |
| 3 | Depolama ajansı | Birisi hazır. | Yeni açık depolama rafı ve tampon depolama modu, sürekli üretimi kolaylaştırmak ve takviye birikmesini etkili bir şekilde önlemek için benimsenmiştir. |
| 4 | Terminal düzleştirme mekanizması | Birisi hazır. |
Kaynaklama ve şekillendirmeden önce, ana takviye ve göbek çubuğu takviye iki kez düzlenir.ve beş silindir düzleme yöntemi, bitmiş trussun sertliğini sağlamak için kabul edilir.
|
| 5 | Karın çubuğu bükme mekanizması | Birisi hazır. |
1, salıncak bükme, servo gücü ile çalıştırılan çelik bükme, iyi senkronizasyon, yüksek istikrar, 2, başka bir servo motoru ile çalışan tel mekanizması, daha yüksek doğrulukla daha iyi senkronizasyon,bükme mekanizması ile, iki servo motor mükemmel bir uyum, hiç durma fark edebilirsiniz truss pitch işlevini değiştirmek, büyük oranda üretim verimliliğini artırmak.
|
| 6 | Kaydırma örneği | Birisi hazır. |
Yukarı ve aşağı her nokta kaynak, toplamda 2 trafo, kaynak trafo toplam gücü yüzde 60'tan fazla azalmıştır
|
| 7 | Kesme mekanizması | Birisi hazır. |
Kısaltma "makası" modu, kısaltma ve işlemden kaynaklanan kaynak sorunlarını etkili bir şekilde çözebilir ve kısaltma işleminde bitmiş truss ürününün yan sapmasını ve çarpıtılmasını önleyebilir.Kesme konumu ayarlama servo motor ve bükme ve tel servo motor tarafından kontrol edilir aynı tip truss uzunluğunun keyfi kesme elde etmek için.
|
| 8 | Malzeme toplama mekanizması | Birisi hazır. | Otomatik dolgu |
| 9 | Elektrikli kontrol sistemi | Birisi hazır. | |
| 10 | işletim sistemi | Birisi hazır. |
Çalıştırma düğmeleri ve diğer parçalar yüksek kaliteli ürünler kullanır Ekipmanın kullanımı ve ayarlanması Hız, kaynak parametreleri ve diğer kullanımı kolay Truss atama sistemi
|
| 11 | Talimatlar, rastgele yedek parçalar ve aletler | Birisi hazır. | Standart düzen |
1.3 Ekipmanın teknik parametreleri:
| proje | birim | veriler | Yorumlar |
| Çerçeve düzenleme yük taşıması | Kilo | 2500 | Tel çubuklarının yüksekliği 2 metreden fazla değildir ve yan çubukların yüksekliği 1,3 metreden fazla değildir. |
| Yükleme hatlarının sayısı | bireysel | 3 | |
| Doğrudan hız | m/dakika | ≤30 | Kaynak ayarlama ile eşleşmelidir |
| Transformör gücünün kaynaklanması | Kva | 160×2 | Frekans dönüştürme kontrolü, reaktif güç kaybını azaltmak, aralıklı çalışma |
| Kablo transfer motorunun gücü | Kw | 5.5×3 | Aralıklı servis |
| Yan çubuk şekillendirme motorunun gücü | kw | 3 | Silindir + servomotor |
| Mekanik kesme motor gücü | Kw | 11x1 | Aralıklı servis |
| S tendon bükme mesafesi | mm | 200 | 250 ve üstü, alt açılı truss yüksekliği olmadan |
| S tendon genişliği | mm | 70-270 | Genişliği ayarlanabilir |
| S çubuğu kemer bükme çapı (iç çapı) | mm | 10 | Değiştirme |
| Truss'un genişliği (ana takviye) | mm | 70-270 | Yüksek ayarlanabilir |
| Ana tendon çapı | mm | Φ8-12 | Φ 8- Φ 12 levha vida takviye |
| S tendon çapı | mm | Φ4-Φ8 | |
| Üretim traç uzunluğu | m | 0.4-6 | Herhangi bir uzunluk gerektiği gibi ayarlanabilir |
| Truss hattı hızı (plaka) | m/dakika | 6-12 | 6-12m / min sabit üretim hızı |
| Ekipmanın boşaltma yönü | Gerçek sitenin planlamasına göre giriş ve boşaltma yönünü belirleyin | ||
| Gaz basıncı | Mpa | ≥ 0.7 | Gaz, filtreleme ve kurutma ile geçen temiz bir gaz kaynağı olmalıdır. |
| gaz tüketimi | M3/dakikada | 3/4.5 | |
| Üretim hattı uzunluğu (uzunluk * genişlik * yükseklik) | mm | 45000 * 3000 * 3500 uzunluğu uygun olarak ayarlanabilir | |
| ekipman ağırlığı | T | 18 (ekstra aksesuarlar ve dış elektrikli kontrol kutusu hariç) | |
| Not: Ayak bükme mekanizması da dahil olmak üzere standart ekipman, ayak bükme mekanizması olmayan konut endüstriyelleştirme, lütfen açıklayın. | |||
1.4 Ekipmanın özellikleri
1, çelik hat çerçevesi
Döner döşeme modu kullanan üç adet disk çelik çubuk döşeme çerçevesi var, maksimum taşıma 2 ton.
Her bir set rafı ayrı bir pnevmatik fren cihazıyla donatılmıştır.
Her bir döşeme çerçevesinin çelik yüzey oksit kabuğunu çıkarmak için bağımsız bir önceden düzleme mekanizması vardır.
2Kablo dağıtım mekanizmasını ayarlayın.
Çeşitli düzleştirme turları kullanılarak, düzleştirme etkisi iyidir, çelik kaburgaları incitmez, çift yavaşlama motor tel.
Her bir tel besleme mekanizması ayrı ayrı kontrol edilebilir.
3,Çelik depolama mekanizması
Yeni açık depolama rafını, tampon depolama modunu benimseyin, sürekli üretimi kolaylaştırın, pekiştirmeyi etkili bir şekilde önleyin.
4. Terminal düzleştirme mekanizması
Kaynaklama ve şekillendirmeden önce, ana takviye ve göbek çubuğu takviye iki kez düzlenir.ve beş silindir düzleme yöntemi, bitmiş trussun sertliğini sağlamak için kabul edilir..
Bu mekanizma, truss ürününün sertliğini ayarlamakta kilit bir rol oynar.
5, karın çubuğu baskı şekli mekanizması ve tel
Bar salıncak bükme, servo güç tarafından çelik bükme güç sağlamak için, iyi senkronizasyon, yüksek istikrar.
Rebar bükme devam eder (bükme mekanizması dairesel hareket ve yukarı ve aşağı sallandırma, gecikme yok), şekillendirme hızı hızlıdır.
Çelik çubuk kalıpları, çubukların yüzeyine sıyrık olmaksızın silindir şeklindedir.
Kablo besleme mekanizması, daha iyi senkronizasyon ve daha yüksek doğruluğa sahip bir servomotor tarafından çalıştırılır.iki servo motor mükemmel koordinasyonu durmadan truss pitch değiştirme işlevini fark edebilirsiniz, üretim verimliliğini büyük ölçüde arttırır.
6. Kaynak parçası
Her kaynak noktasında yukarı ve aşağı, toplam 2 transformatör.
İki grup iyi senkronizasyon ile toplam 4 basınç basınç var.
Kaynak silindirinin küçük darbe, büyük dayanıklılık, hızlı kaynak hızı ve yüksek kalitesi vardır.
Pnömatik sıkıştırma yolu, yüksek kaliteli marka kullanan kaynak silindir.
Kaynak elektrodu krom ve zirkonyum alaşımı bakırdan yapılmıştır
Saldırının şeklini ve boyutunu sağlamak için bir konumlandırma mekanizması ile donatılmıştır.
İki nokta direniş noktası kaynak yöntemi, diğerlerine kıyasla kurulu gücü% 60 oranında azaltır ve her kaynak ekleminin kaynak parametreleri ayrı ayrı ayarlanabilir.
Dört modlu elektrot kafası 4 kez tekrar kullanılabilir ve kullanım maliyeti 3 kat azaltılır.
7Kesme mekanizması
"Makara" modu, kesme işleminden kaynaklanan kaynak sorununu etkili bir şekilde çözebilir ve kesme işleminde truss ürününün yanını ve bozulmasını önleyebilir.
Hızlı kesme hızı, kaynak kapatılmasını gerektirmez.
Ana çubuğun ve yan çubukların kaynak eklemlerindeki yüksek dayanıklılık kesimi için en son geliştirilen yeni yüksek dayanıklılık kabul edilir
Dayanıklılık kalıp çelik.
8Elektrikli cihaz kontrol sistemi
Hechuan kontrol sistemini kullanıyor, yüksek istikrarlı.
9. İşletim sistemi
İşletim düğmeleri ve diğer parçalar yüksek kaliteli ürünler kullanır.
Ekipmanın kullanımı ve ayarlanması kolay.
Hız, kaynak parametreleri ve diğerleri çalıştırmak kolaydır.
1.5 Ekipman konfigürasyonu ve orijinal marka
| Adı | marka |
Açıklayın. Yorumlar |
| İşlem ekranı | Kunlun eyaleti | ARM CPU ve 800 MHz çekirdeği ile akıllı bir Nesnelerin İnterneti dokunmatik ekranıdır. Ürün, 1024 * 600 çözünürlüğü olan 10 inçlik TFT LCD ekranı kullanmak için tasarlanmıştır.Dört tellü dirençli dokunmatik ekran, ve önceden yüklü McsgPro yapılandırma yazılımı |
| PLC | HeChuan | Yüksek performans, kompakt yapı, güçlü işlev, yüksek istikrar |
| Servo motor | HeChuan | Yüksek performans, yüksek güvenilirlik ve yüksek kalite |
| Düşük voltaj kontrolü | Chint | Yerel ünlü markalar, sabit kalite, yüksek güvenilirlik |
| Dönüştürme Modu Güç kaynağı | Tayvan Ming wei | 30 yıldan fazla araştırma ve geliştirme ve üretim deneyimi olan Tayvan'ın tanınmış markası |
| kaynak transformatörü | Cheng tai | Japon kaynak teknolojisini benimseyin. |
| Pnömatik bileşen | Yard misafiri. | Tayvan ünlü markası, iyi kalite, yüksek güvenilirlik, yüksek yük |
| Elektromanyetik valf | Yard misafiri. | |
| Kaynak silindir | Çift kuvvetli özel silindir | Hızlı hız, yeterli güç ve yüksek istikrar |
| Kaynak kontrolörü | Şangay guolong | Sabit ürün performansı, güvenilir kalite, |
| Redüksiyon kutusu | Zhejiang gökkuşağı | Istikrarlı ve güvenilir performans |
| doğrusal rehber ray | Tayvan gümüşü | Yüksek yük, yüksek doğruluk, yüksek hız, yüksek hassasiyet |
| yatak | N sk | İthalat kalitesi, sabit kalite, yüksek güvenilirlik |
| Tel, kablo | Guangdong Yingke | Mükemmel malzeme, güçlü yalıtım, düşük eksantriklik |
2Soğuk su makinesi.
Hava soğutmalı soğutucunun teknik parametreleri ve konfigürasyonu
|
model proje |
RX-05A | Yapılandır | |
| Kaynak | 380V/3PH/50HZ | ||
|
Soğutma gücü |
K kal/saat | 12900 | |
| kw | 15 | ||
| Toplam gücü girin | kw | 4.48 | |
| Kriyojen | Adı | R22 | Yüksek kaliteli soğutma ortamları ithal |
| Kontrol yöntemi | Kapiler | ||
|
Sıkıştırma motoru |
türü | Döngü türü | Amerikan Vadisi Çarkı |
| Güç (kw) | 3.75 | ||
| Sayı (PH) | 5 | ||
| fan | Güç (kw) | 0.18*2 | Düşük gürültülü fan |
| Hava hacmi (m3/saat) | 7840 | ||
|
Kondansatör |
türü | Yüksek verimlilikte hava soğutmalı yüzgeç tipi ısı değiştiricisi | Yüksek verimlilikte hava soğutmalı yüzgeç tipi ısı değiştiricisi |
| Soğutma havanın hacmi (m3 / h) | 5000 | ||
|
buharlandırıcı |
türü | Su tankı tipi ( paslanmaz çelik) | Su tankı tipi ( paslanmaz çelik) |
| Dondurulmuş su akış hızı (m 3 / h) | 2.5 | ||
| Tank kapasitesi (L) | 60 | ||
| Su borusunun içine ve dışına çapı | 1 inç | ||
| Su pompası | Güç (kw) | 0.37 | Kaynak (2 yıllık garanti) |
| Teslimat başkanı (m) | 20 | ||
| Akış hızı (m 3 / h) | 6 | ||
|
Güvenlik görevlisi |
Yüz versiyonu |
Kompresör aşırı ısınma koruması, aşırı akım koruması, Yüksek ve düşük basınç koruması, aşırı sıcaklık koruması, akış Kütlelere karşı koruma, faz dizisi / faz eksikliği koruma, egzoz aşırı ısınma koruma, ısı dağılımı suyu standart otomatik uyarı sistemine uymuyor |
Bang Pu bilgisayar versiyonu |
| Yüksek ve düşük voltaj tablosu | Tayvan JAVE | ||
| Filtre | Amerika ALCO | ||
| Faz dönüşü rölesi |
Fransız Schneider |
||
| temas edici | |||
| Ana anahtar | |||
| Tam açıklama | Ağırlık (kg) | 174.5 | Ahşap çerçeve ambalajı |
| Çizelge boyutu (mm) | 1310*630*1230 | ||
| yüzey hazırlığı | Ana tahta 2 mm, mühürleme plaka 1.5 mm | Elektrostatik püskürtme plastik | |
3. Hava kompresörü
BK 22-8 ZG hava soğutmalı vida makinesinin teknik parametreleri
| Vuruş grubu | 5:6 Ted rotoru |
| Sıkıştırma modu | Sürekli, tek seviye |
| Sıkıştırılmış hava çıkış basıncı | P2=0,8MPa |
| Soğutma yöntemi | zorlu hava soğutması |
| Sıkıştırılmış hava çıkış sıcaklığı | Çevre sıcaklığından 10°C ile 15°C arasında daha yüksek |
| Yağ miktarı | Yaklaşık 8.6 litre. |
| motor hızı | N=2930r/min |
| Güç değerleri | 22kW |
| Serbestleme oranı | V=3.45m3/ dakikada |
| Çalışma ağırlığı | Yaklaşık 390 kg. |
| Hava sıcaklığının üst sınırı | 45°C |
| Hava sıcaklığının alt sınırı | 0°C |
| Petrol tüketimi | Egzoz yağı içeriği 3 ppm'den azdır. |
| Gürültü |
74dB ((A) |
| Dış boyut (uzunluk, genişlik ve yükseklik) (mm) | 1200×800×1120 |
